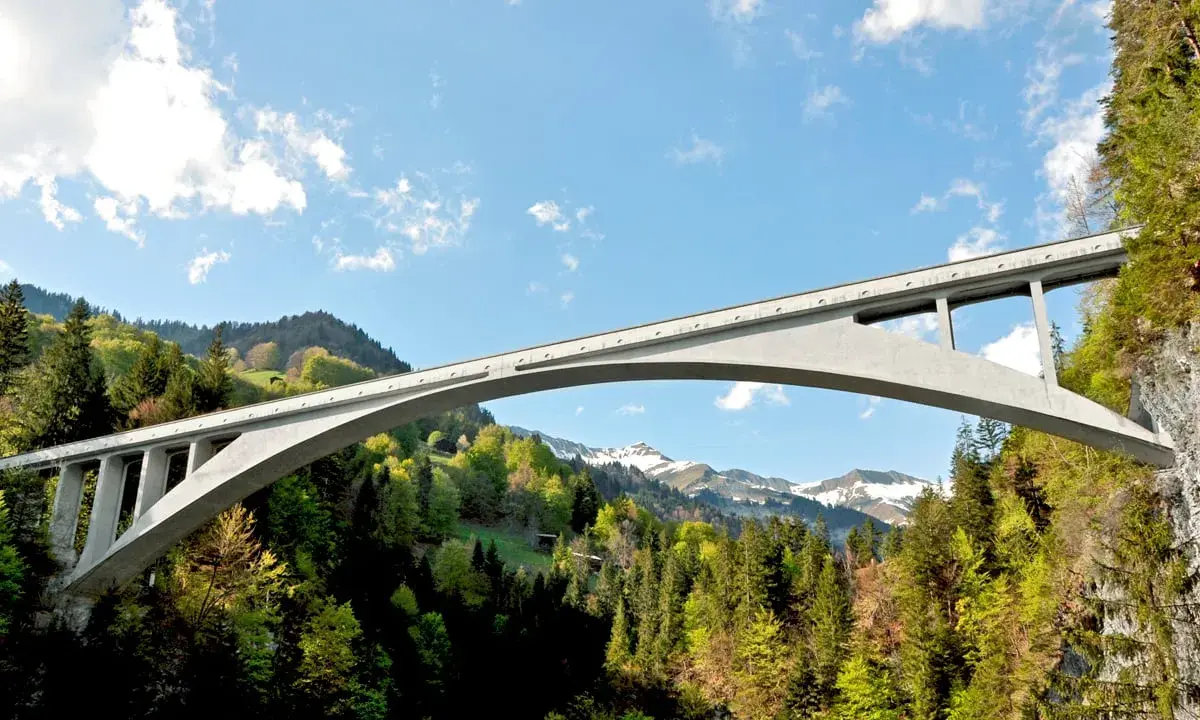

El puente de Salginatobel es una de esas obras que resumen muy bien cómo piensa un buen ingeniero: menos masa, mejor forma y un respeto total por el terreno. En este artículo explico por qué el arco de Robert Maillart sigue siendo una referencia, cómo funciona estructuralmente, qué papel juegan la roca y la cimentación, y qué lecciones deja para puentes en barrancos y laderas complicadas. También verás por qué su fama no depende solo de su estética, sino de una lógica constructiva muy sólida.
Datos clave para entender esta obra alpina
- Se trata de un arco de hormigón armado con tres articulaciones y sección de cajón hueco.
- Salva una garganta alpina cerca de Schiers, en Graubünden, con un vano principal de 90 m.
- Su altura sobre el barranco supera los 90 m, así que la obra provisional y los apoyos fueron decisivos.
- Se terminó en 1930 y fue la propuesta más económica entre 19 diseños presentados.
- Su interés actual no es solo histórico: sigue siendo una buena lección sobre forma resistente, terreno y durabilidad.
Qué hace singular a esta obra de Maillart
Yo lo leo como un caso de optimización casi ejemplar. La obra representa una de las mejores síntesis entre estructura, economía de medios y paisaje porque no intenta imponerse al valle, sino resolverlo con una forma que nace de la propia estática del problema.

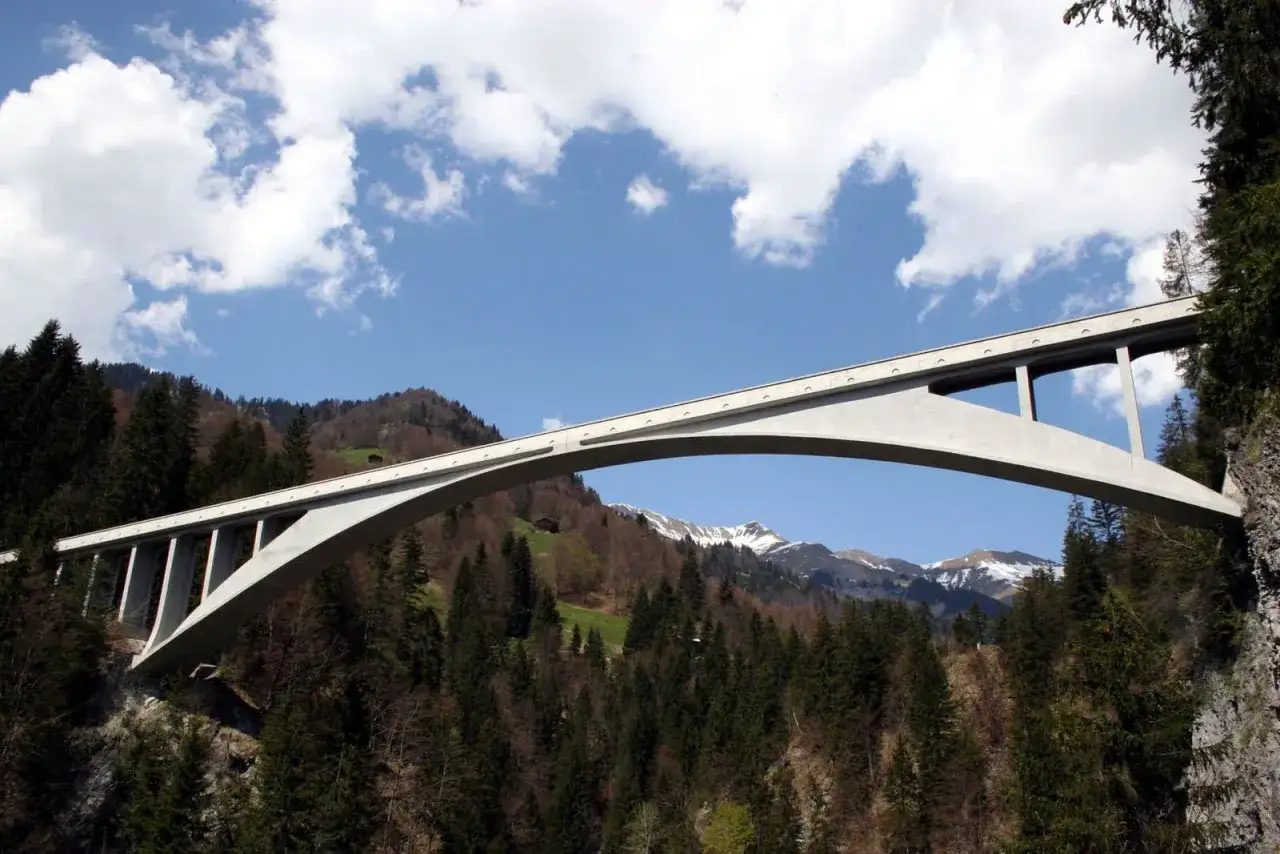

El puente cruza la garganta de Salgina y se apoya en una geometría muy limpia: un arco principal de hormigón armado, una sección aligerada y una disposición que reduce el material donde menos aporta. Esa combinación le permite verse esbelto sin perder solidez, que es justo lo contrario de lo que suele ocurrir cuando se persigue ligereza solo por apariencia.
| Dato | Valor | Por qué importa |
|---|---|---|
| Tipo estructural | Arco triarticulado de hormigón armado con cajón hueco | Reduce peso propio y mejora el comportamiento estructural |
| Vano principal | 90 m | Marca el reto resistente que resuelve Maillart |
| Altura sobre el barranco | Más de 90 m | Obliga a afinar apoyos, obra provisional y acceso de construcción |
| Finalización | 1930 | La sitúa en la madurez técnica de Maillart |
| Coste relativo | Más bajo entre 19 propuestas | Demuestra que la eficiencia también puede ser competitiva en precio |
La parte que más me interesa es esta: la belleza no apareció como un adorno posterior, sino como resultado directo de una solución eficiente. Cuando una estructura está bien pensada, la forma casi no necesita maquillaje. Y ahí es donde el comportamiento del arco merece una lectura más técnica.
La ASCE lo presenta como el ejemplo conservado más antiguo del arco de caja hueca triarticulado diseñado por Maillart, y esa descripción encaja bien con su valor real: no es solo un puente famoso, es un tipo estructural llevado a un nivel de precisión muy alto. Eso nos lleva a la mecánica del sistema, que es donde la obra se vuelve realmente interesante.
Cómo trabaja su arco triarticulado
La clave está en que el sistema no pretende resistir como una viga pesada, sino como un arco que conduce las cargas hacia los apoyos. Triarticulado significa que el puente tiene articulación en cada arranque y otra en la clave; en términos prácticos, eso lo convierte en un sistema isostático, es decir, resoluble por equilibrio sin depender tanto de deformaciones difíciles de prever.
Las articulaciones no son un detalle menor
Con esa configuración, el arco admite pequeños giros y acomodaciones en los apoyos sin generar fisuras tan agresivas como las que aparecerían en un esquema más rígido. En una garganta alpina, donde el macizo rocoso nunca es perfectamente uniforme, esa tolerancia no es un lujo: es una forma inteligente de convivir con la incertidumbre.
Además, las tres articulaciones ayudan a que el empuje encuentre una salida más clara hacia los estribos. Yo diría que aquí está una de las lecciones más limpias de Maillart: si consigues que el camino de las cargas sea lógico, el material trabaja mejor y el cálculo deja de pelearse con la forma.
Lee también: Puentes de acero - qué revisar antes de construir o rehabilitar
El cajón hueco reduce peso y ordena esfuerzos
El cajón hueco es una sección cerrada con vacío interior. Su ventaja es doble: quita peso propio y mejora la rigidez frente a flexión, de modo que el hormigón trabaja más cerca de la compresión pura y menos en tracción, que es donde el material sufre más. Yo lo veo como una decisión muy fina, porque no se trata de hacer una pieza grande, sino de hacer una pieza con la geometría justa.
Un estudio sobre sus planos originales destaca tres ideas que siguen siendo muy actuales: el uso de parábolas controladas gráficamente, la reducción de momentos flectores y la definición geométrica del bloque de cimentación. Traducido a lenguaje de obra, eso significa que forma, esfuerzo y apoyo se diseñan juntos, no por separado.
Con esa lógica de cargas en mente, el siguiente punto inevitable es el sitio donde el puente se ancla al terreno.
El terreno y la cimentación explican buena parte de la solución
En un barranco como este, el problema no es solo salvar una luz de 90 m; es asegurarse de que los apoyos no roten ni se desplacen de manera desigual. La literatura técnica describe la garganta de Salgina como muy escarpada y con paredes de arenisca frágiles, y eso justifica perfectamente que Maillart eligiera un arco triarticulado en vez de una forma más rígida.
Si yo tuviera que revisar un emplazamiento parecido, miraría primero esto:
- La calidad del macizo rocoso y la orientación de sus discontinuidades.
- La estabilidad global de las laderas y la posible caída de bloques.
- La presencia de agua superficial o subterránea y su efecto sobre la roca.
- Los asientos y rotaciones diferenciales en los arranques del arco.
- La accesibilidad para montar la cimbra y hormigonar con seguridad.
- Los efectos de hielo-deshielo y meteorización sobre los apoyos.
También me fijaría en cómo se transmite el empuje del arco a la roca. Las paredes del barranco proporcionan el apoyo del arco, lo que evita depender de grandes estribos de fábrica. Eso es importante porque, en un entorno así, el apoyo no es un detalle de dibujo: es la mitad de la estructura.
En geotecnia, esta obra recuerda una verdad que a veces se olvida: cuando el terreno manda, el proyecto correcto no es el que impone una geometría bonita, sino el que acepta la realidad del macizo y la usa a su favor. Y ese principio, bien entendido, condiciona también la forma de construir.
Construcción, durabilidad y el precio real de la ligereza
La construcción fue tan ingeniosa como el diseño. Una publicación de la Fundación ACS describe una cimbra de madera apoyada en las laderas rocosas del barranco, que funcionó casi como un puente provisional para poder hormigonar encima. Esa solución permite entender el proyecto completo: no solo se calculó el arco, también se resolvió la manera de fabricarlo en un lugar extremadamente incómodo.
Este es el punto que más me interesa cuando hablo con proyectistas: una forma eficiente puede ser brillante, pero si la secuencia constructiva está mal pensada, la obra se complica desde el primer día. En puentes de hormigón, los problemas típicos suelen aparecer donde menos glamour hay: impermeabilización, drenaje, recubrimiento de armaduras, juntas y accesibilidad para inspección.
Se suele citar que la obra no necesitó reparaciones importantes durante sus primeros 45 años, pese a la calidad imperfecta del hormigón. Esa cifra no debe llevar a falsas conclusiones, porque no convierte el puente en inmune al paso del tiempo; solo confirma que una buena geometría reduce tensiones y ayuda a la durabilidad.
Yo extraigo de aquí una lección bastante directa: la ligereza estructural no sustituye a la protección constructiva. Si el agua entra, si el drenaje falla o si el recubrimiento es pobre, la belleza deja de ser un argumento técnico y pasa a ser una foto bonita con fecha de caducidad.
Por eso este puente sigue siendo útil no solo como icono, sino como advertencia práctica para quien diseña en hormigón armado.
Lo que enseña a quien diseña puentes en ladera hoy
Si tuviera que resumir su valor para la ingeniería actual, diría que enseña tres cosas muy concretas: primero, que la forma debe nacer del flujo de esfuerzos; segundo, que el terreno no se puede maquillar; y tercero, que la secuencia constructiva importa tanto como el cálculo final.
| Decisión | Qué resuelve | Lección aplicable hoy |
|---|---|---|
| Arco triarticulado | Admite pequeñas rotaciones en los apoyos | Útil cuando el macizo no es perfectamente rígido |
| Cajón hueco | Reduce peso propio | La eficiencia material importa tanto como la resistencia |
| Adaptación al barranco | Integra estructura y geología | El emplazamiento manda sobre la forma final |
| Cimbra provisional sobre la garganta | Permite hormigonar en vacío profundo | La secuencia constructiva debe proyectarse desde el inicio |
Yo no tomaría Salginatobel como una receta universal para cualquier puente arqueado, porque cada valle tiene su propia mecánica y su propio riesgo geotécnico. Sí lo tomaría como un recordatorio muy claro de que la mejor estructura no es la que impone más material, sino la que entiende mejor la roca, el empuje y el mantenimiento futuro.
Cuando se diseña con esa mentalidad, el puente deja de ser solo una obra de paso y se convierte en una solución coherente entre ingeniería, paisaje y durabilidad.
