Un sistema de anclaje bien resuelto no se elige por intuición ni por la resistencia nominal de una barra aislada. En la obra manda otra lógica: el terreno, la deformación admisible, la vida útil y la forma en que el anclaje va a transferir la carga. En esta guía de anclajes voy a ordenar lo que importa de verdad para taludes, excavaciones y cimentaciones: tipos, criterios de selección, normativa española y puntos de control que evitan sorpresas en obra.
Claves rápidas para orientarse antes de diseñar o ejecutar un anclaje
- La diferencia entre anclaje activo y pasivo está en cuándo empieza a trabajar el sistema.
- En España, la UNE-EN 1537 regula los anclajes inyectados que se tesan y se ensayan, y el CTE DB-SE-C los integra en contenciones, laderas y subpresión.
- Los anclajes permanentes son los de vida útil superior a dos años; eso cambia la protección frente a corrosión y el control de calidad.
- No basta con dimensionar la barra: hay que revisar cabeza, placa, bulbo, longitud libre, lechada y ensayos.
- La selección correcta depende más del terreno y de la deformación permitida que del precio unitario.
Qué resuelve un sistema de anclaje y cuándo merece la pena usarlo
Yo separo siempre el problema en tres preguntas: qué fuerza hay que contener, en qué terreno va a descargarse y cuánto puede moverse la estructura antes de que el proyecto deje de ser aceptable. Un anclaje sirve precisamente para llevar una tracción desde una cabeza de apoyo en superficie hasta una zona resistente del terreno, de modo que la carga no se quede en el frente inestable.
Los usos más habituales en construcción son la contención de excavaciones, la estabilización de taludes, el anclado de estructuras permanentes y la compensación de subpresiones en depósitos, piscinas o elementos enterrados. En proyectos de obra civil también aparece en muros, bocas de túnel y refuerzos donde el espacio es escaso y una solución masiva de hormigón no resulta práctica.
La pieza no trabaja sola. Un anclaje típico se apoya en cabeza y placa de reparto, longitud libre y longitud de anclaje o bulbo; esa división es importante porque la primera parte permite el tesado y la segunda transmite la carga al terreno competente. Cuando esa lógica no se entiende, se termina pidiendo al sistema lo que no puede dar y el resultado suele ser deformación excesiva o pérdida de eficiencia.
Con esa base clara, ya tiene sentido comparar familias de anclaje y no mezclar soluciones que se parecen solo en el nombre.

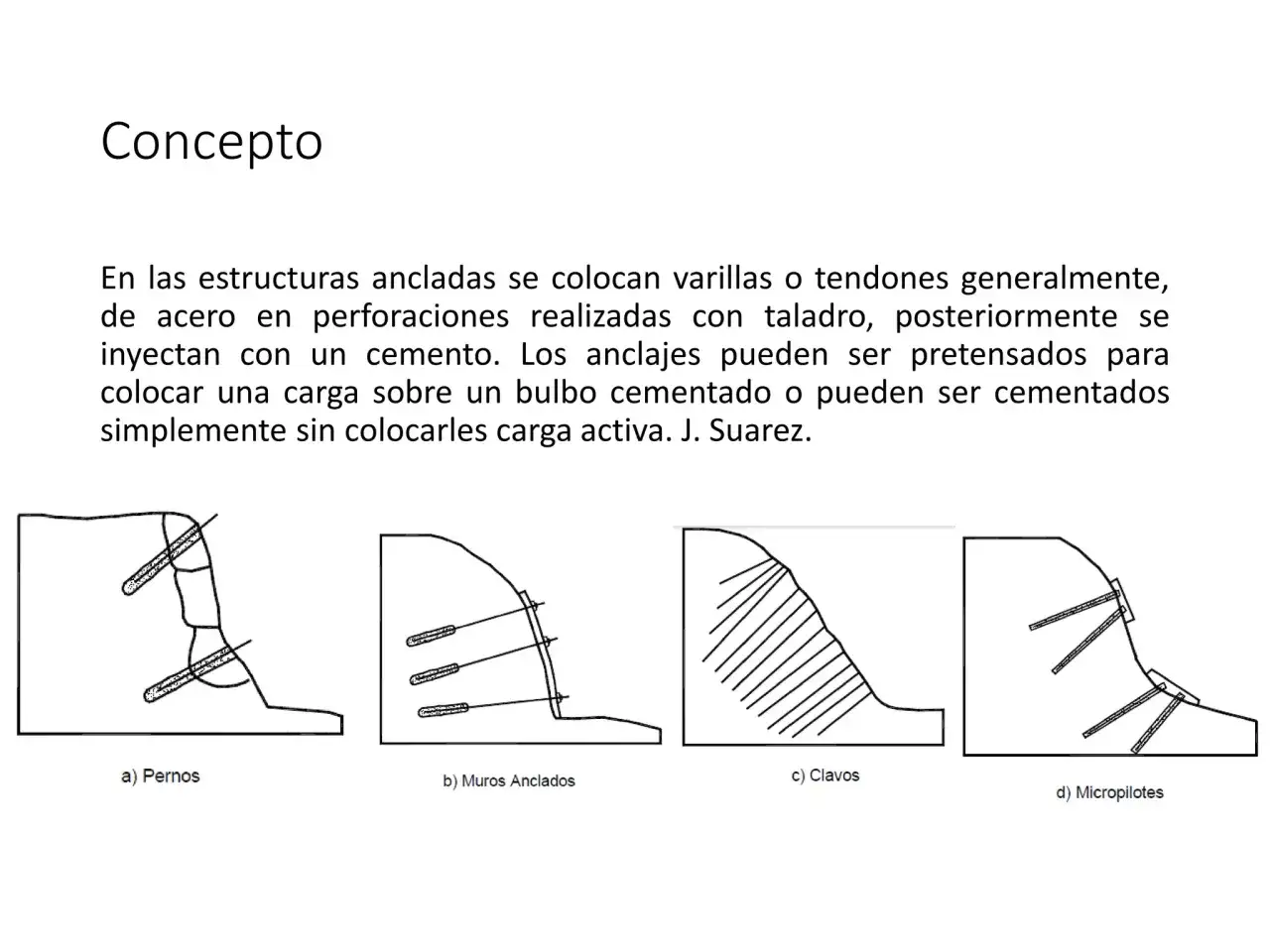

Los tipos que conviene distinguir antes de decidir
La clasificación no es solo académica. En obra, yo la uso para responder a una pregunta muy simple: ¿el sistema necesita resistir desde el primer momento o puede esperar a que el terreno se deforme? A partir de ahí cambia casi todo: el pretensado, el control de desplazamientos, la protección anticorrosiva y el modo de ejecución.
| Sistema | Cómo trabaja | Cuándo suele encajar mejor | Precaución principal |
|---|---|---|---|
| Anclaje activo | Se tesan después de la instalación para limitar el movimiento desde el inicio. | Excavaciones profundas, muros de contención, taludes altos y obras próximas a infraestructuras sensibles. | Exige un control más fino del tesado, la cabeza y las pérdidas de carga. |
| Anclaje pasivo | No se tesan inicialmente; empiezan a trabajar cuando el terreno se mueve. | Refuerzo de macizos rocosos, estabilización general y control de bloques sueltos. | No es la mejor opción cuando la deformación admisible es muy baja. |
| Anclaje autoperforante | Integra perforación, instalación e inyección en un mismo sistema. | Roca fracturada, terrenos sueltos o barrenos con riesgo de colapso. | La compatibilidad entre barra, bit, coples e inyección es crítica. |
| Soil nailing | Refuerzo distribuido con muchos elementos de menor longitud. | Taludes excavados y muros tipo soil nail wall. | No debe confundirse con un anclaje pretensado tradicional. |
La clave práctica es esta: los anclajes activos controlan mejor la deformación, los pasivos confían más en la movilización del terreno y los autoperforantes resuelven mejor los problemas de perforación. El soil nailing, por su parte, no compite exactamente en el mismo plano; yo lo veo más como un refuerzo del macizo que como un tirante clásico.
También conviene distinguir entre temporal y permanente. En el marco del CTE DB-SE-C, los permanentes son los que tienen una vida útil superior a dos años, y eso obliga a pensar de otro modo en corrosión, supervisión y durabilidad. Esa diferencia parece pequeña sobre el papel, pero en obra cambia el presupuesto, los detalles constructivos y el nivel de exigencia.
Con el tipo ya situado, la siguiente decisión es técnica de verdad: cómo dimensionarlo para que no solo aguante, sino que lo haga sin sorpresas.
Cómo se diseña un anclaje que de verdad trabaje bien
Un diseño serio no empieza por la barra ni por la carga nominal, sino por el estudio geotécnico. Yo necesito saber si el terreno es cohesivo o granular, dónde está el nivel freático, si hay discontinuidades, qué mecanismo de falla domina y cuánto desplazamiento admite la obra. Si el anclaje está pensado para estabilizar un talud, la geometría de la superficie de rotura importa tanto como la resistencia del propio acero.
La normativa española ayuda bastante a no perder el foco. La UNE-EN 1537 se ocupa de los anclajes al terreno inyectados, tesados y ensayados, mientras que el CTE DB-SE-C los encaja en contención, estabilización de laderas, cortes de excavación y resistencia a subpresión. Además, el CTE distingue tres pruebas que yo considero imprescindibles: ensayo de aceptación, para comprobar cada unidad ejecutada; ensayo de adecuación, para verificar que el tipo elegido encaja con ese terreno; y ensayo de investigación, para conocer el comportamiento límite del sistema.
En términos de cálculo, hay dos chequeos que no se pueden negociar: la resistencia del acero y la adherencia entre el bulbo inyectado y el terreno. Si uno de los dos falla, el anclaje falla aunque el otro esté sobredimensionado. El propio CTE fija, para el cálculo de acciones sobre el anclaje, coeficientes de mayoración de 1,50 en permanentes y 1,20 en provisionales; eso da una idea de que la seguridad no se deja solo al material, sino al conjunto del modelo.
La guía del Ministerio de Transportes lleva esa lógica un paso más allá y trabaja con tensiones de servicio del orden del 60 % del límite elástico en anclajes permanentes y del 75 % en provisionales. A mí me parece una referencia útil porque obliga a no apurar el sistema por puro ahorro inicial: un anclaje que trabaja demasiado cerca de su límite suele ser más caro de mantener que de instalar.

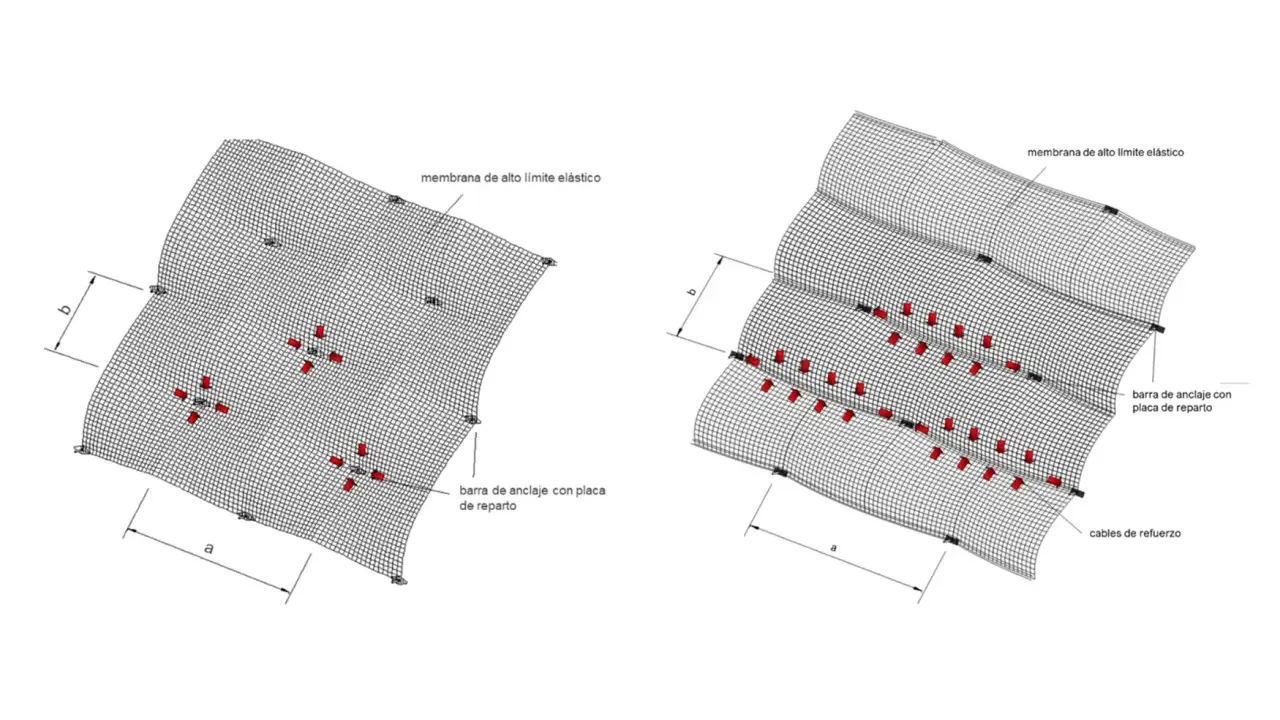

También hay detalles geométricos que marcan la diferencia. El CTE indica que la placa de reparto debe tener un ancho de al menos el doble del diámetro de la perforación realizada en la estructura, nunca inferior a 20 cm, y un espesor mínimo de 1 cm. Parece un matiz menor, pero he visto obras con la cabeza del anclaje mal resuelta donde el problema no estaba en el bulbo, sino en una placa incapaz de repartir bien la carga.
Cuando el cálculo está bien planteado, el proyecto deja de depender de la intuición y pasa a depender de la calidad real de ejecución, que es el siguiente filtro.
Qué revisar durante la ejecución y el control de obra
En anclajes, la obra manda mucho. Un proyecto correcto puede salir mediocre si la perforación, la limpieza del taladro o la inyección se hacen con prisa. Yo suelo vigilar la secuencia mínima: perforación, limpieza, colocación del tendón o de la barra, inyección de lechada, curado, tesado y bloqueo de la cabeza. Si el sistema es autoperforante, parte de esa secuencia se fusiona, pero el control no desaparece; simplemente cambia de forma.
Lee también: Edificio ecológico, cómo diseñarlo para que de verdad funcione
Lo que no se debe negociar en campo
- La continuidad y calidad de la inyección en la zona de bulbo.
- La correcta lectura de presiones y alargamientos durante el tesado.
- La compatibilidad entre barra o cable, coples, tuerca, placa y protección anticorrosiva.
- La trazabilidad de cada anclaje: ubicación, profundidad, carga aplicada y resultado del ensayo.
- La gestión del agua, porque un barreno con entrada de agua altera tanto la ejecución como la adherencia final.
Si el anclaje es permanente, la protección anticorrosiva deja de ser un accesorio y pasa a ser parte del sistema estructural. No basta con “cubrir” el acero; hay que pensar en la vida útil completa, en las entradas de agua, en la calidad de la lechada y en la posible degradación de la cabeza. En este punto, la diferencia entre una solución provisional y una definitiva se nota de inmediato en el detalle y no en el discurso.
Y si hay un control que yo nunca dejaría fuera, es el de la cabeza del anclaje: la placa debe apoyar bien, sin concentraciones extrañas de tensiones ni deformaciones locales que luego acaban rompiendo el conjunto. Con la ejecución bajo control, lo que queda por revisar son los fallos típicos que más presupuesto destruyen.
Los errores que más se repiten y por qué salen caros
La mayoría de los problemas no vienen de una gran equivocación, sino de pequeñas simplificaciones mal elegidas. El primero es comparar solo el precio de la barra. Eso parece eficiente hasta que aparecen el coste de la perforación, la inyección, la cabeza, la protección anticorrosiva, los ensayos y las correcciones de obra. En proyectos reales, el componente barato casi nunca es el sistema barato.
Otro error habitual es tratar igual un terreno competente y uno inestable. Si el barreno se mantiene abierto, no hace falta complicar la solución; si colapsa, insistir con una perforación convencional suele ser una pérdida de tiempo. Por eso los anclajes autoperforantes no son una moda: en ciertos suelos o rocas fracturadas resuelven un problema de construcción que no se arregla solo con más resistencia nominal.
También veo fallos recurrentes en la durabilidad. En anclajes permanentes, subestimar la corrosión es una decisión cara, porque lo que parecía ahorro termina convertido en reparaciones, inspecciones adicionales o pérdida de capacidad con el tiempo. Igual de problemático es no revisar la interacción con otras estructuras: un anclaje puede funcionar bien en solitario y comportarse peor cuando comparte terreno con otro sistema de contención o con cimentaciones próximas.
Un cuarto error es confiar en que todos los anclajes soportarán el mismo nivel de deformación. No es así. Un activo, un pasivo y un soil nail no responden de la misma manera; si la obra exige control estricto de desplazamientos, esa diferencia se vuelve decisiva. Yo siempre prefiero perder un poco de simplicidad en la elección antes que ganar una falsa economía en una solución que luego obliga a corregir la obra.
La mejor manera de reducir estos fallos es cerrar el proyecto con una revisión muy concreta de condiciones, ensayos y detalles de cabeza, que es justo lo que conviene hacer antes de firmar la solución definitiva.
Lo que yo comprobaría antes de cerrar un proyecto de anclajes
Si tuviera que dejar una lista corta, sería esta: confirmar el mecanismo de trabajo del terreno, elegir entre anclaje activo, pasivo, autoperforante o refuerzo distribuido según la deformación admisible, fijar la vida útil desde el inicio y no al final, y exigir un plan de control que incluya ensayos y registros de obra. Ese orden evita muchas discusiones inútiles entre proyecto, contratista y dirección facultativa.
- ¿El sistema contiene una excavación, estabiliza un talud o combate una subpresión?
- ¿El terreno permite perforar e inyectar con estabilidad suficiente?
- ¿La vida útil supera dos años y exige protección anticorrosiva reforzada?
- ¿La placa, la cabeza y el bulbo están coherentemente dimensionados?
- ¿Se han previsto ensayos de aceptación y, si hace falta, de adecuación o investigación?
Cuando esas cinco respuestas están bien cerradas, el proyecto deja de depender del azar y empieza a apoyarse en criterios técnicos sólidos. En construcción geotécnica, eso suele marcar la diferencia entre una solución que solo aguanta y una solución que además se comporta bien durante toda la vida de la obra.
