Plano as-built en España - qué debe incluir y cómo revisarlo

La documentación “as-built” no es un trámite decorativo al final de la obra: es la versión que explica qué se construyó de verdad, qué cambió respecto al proyecto y con qué criterios quedó cerrado el trabajo. En España, eso conecta con la LOE, el CTE, el Libro del Edificio y, en muchos casos, con el pliego o el contrato, así que conviene entender bien qué exige cada marco y cómo se traduce en planos útiles de verdad.

En este artículo te explico qué debe aportar un plano conforme a obra, qué normativa lo sostiene, cómo se prepara para no perder trazabilidad y qué conviene revisar cuando hablamos de cimentaciones, taludes y contenciones, que es donde más se notan los fallos.

Qué problema resuelven los planos conforme a obra y por qué importan tanto

Yo suelo partir de una idea muy simple: si un técnico no puede entender con rapidez qué quedó construido, el plano no sirve como as-built. Un buen plano de obra ejecutada elimina ambigüedades, reduce discusiones posteriores y permite que mantenimiento, explotación o futuras ampliaciones partan de una base fiable.

Eso es especialmente relevante en obras donde el terreno “manda” más de lo previsto. En una cimentación, un talud estabilizado o una pantalla anclada, la realidad de la ejecución rara vez coincide al milímetro con el proyecto original. Cambia la excavación, aparece agua, se ajustan longitudes, se corrigen cotas o se sustituyen unidades constructivas. Si esas variaciones no quedan registradas, el documento final pierde valor técnico y también valor jurídico.

Además, los planos as-built no deberían verse como un archivo aislado. Bien hechos, forman parte de una cadena documental más amplia: replanteo, órdenes de obra, control de calidad, certificaciones, ensayos y cierre administrativo. Esa diferencia se entiende mejor cuando bajamos al marco normativo que sí existe en España.

El marco normativo que los sostiene en España

La primera precisión importante es esta: no hay un único reglamento nacional que diga cómo dibujar cada plano as-built. Lo que existe es un conjunto de obligaciones y criterios que obligan a documentar la obra ejecutada y a conservar su trazabilidad.

En edificación, la LOE deja claro que la dirección facultativa debe colaborar en la documentación de la obra ejecutada y que el propietario debe recibirla y conservarla. El CTE, por su parte, añade que esa documentación final debe reflejar el nivel de prestación alcanzado y los condicionantes de uso y mantenimiento. En obra pública o en contratos muy técnicos, el pliego suele pedir todavía más detalle, y ahí es donde muchas veces se define el verdadero estándar de entrega.

Mi lectura práctica es esta: la normativa marca el suelo, pero el contrato y el proyecto suelen fijar el techo. Con eso claro, ya se puede revisar qué información no debería faltar nunca en un as-built bien resuelto.

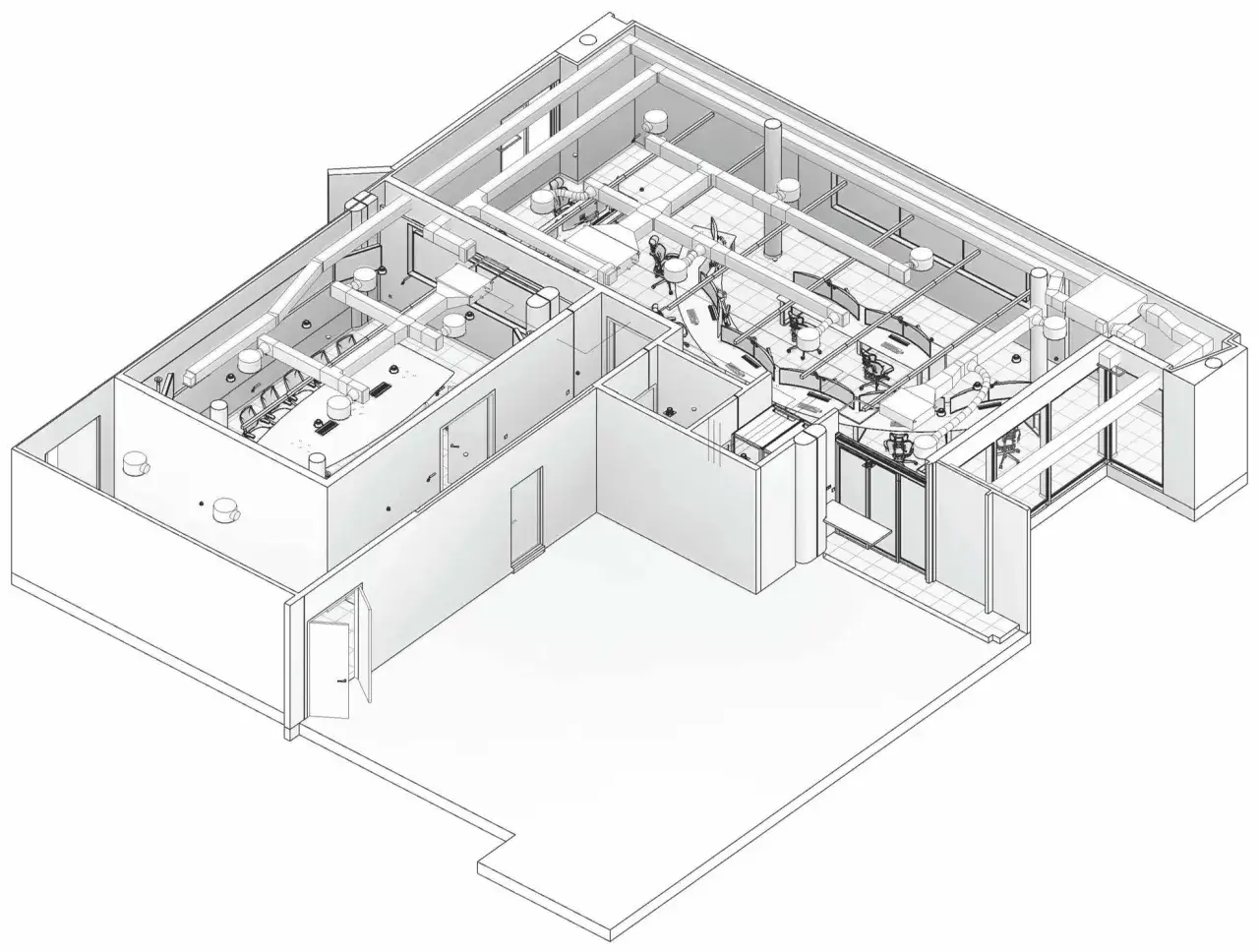

Qué debe incluir un plano as-built bien hecho

Un plano conforme a obra útil no intenta contar la obra entera, sino dejar constancia de los datos que cambian la realidad construida. Cuando trabajo este tipo de documentación, me fijo en cinco bloques muy concretos:

• Geometría final: ejes, cotas, niveles, alineaciones, espesores y cualquier variación respecto al proyecto.
• Modificaciones aprobadas: cambios de solución, sustituciones de material, variaciones de dimensiones o ajustes derivados de la ejecución.
• Referencia espacial clara: sistema de coordenadas, datum topográfico, orientación y puntos de control si el proyecto los usa.
• Elementos ocultos o críticos: cimentaciones, anclajes, drenajes, armaduras especiales, perforaciones, inyecciones o auscultación.
• Vínculo con el control de obra: ensayos, certificados, fotografías, croquis de campo, partes de replanteo y observaciones relevantes.

En geotecnia, yo daría todavía más peso a los puntos que no se ven una vez terminada la obra. Si has ejecutado una pantalla, una cimentación profunda o una estabilización de talud, no basta con dibujar la forma final: hay que dejar claro qué longitud real quedó embebida, qué inclinación tuvieron los anclajes, qué niveles se alcanzaron y qué incidencias aparecieron durante la excavación.

Si el plano no incorpora estos datos, puede verse ordenado, pero no ayuda a operar ni a conservar la obra. Y ahí es donde entra el siguiente paso: cómo preparar y validar esa información sin perder trazabilidad entre la obra real y el documento final.

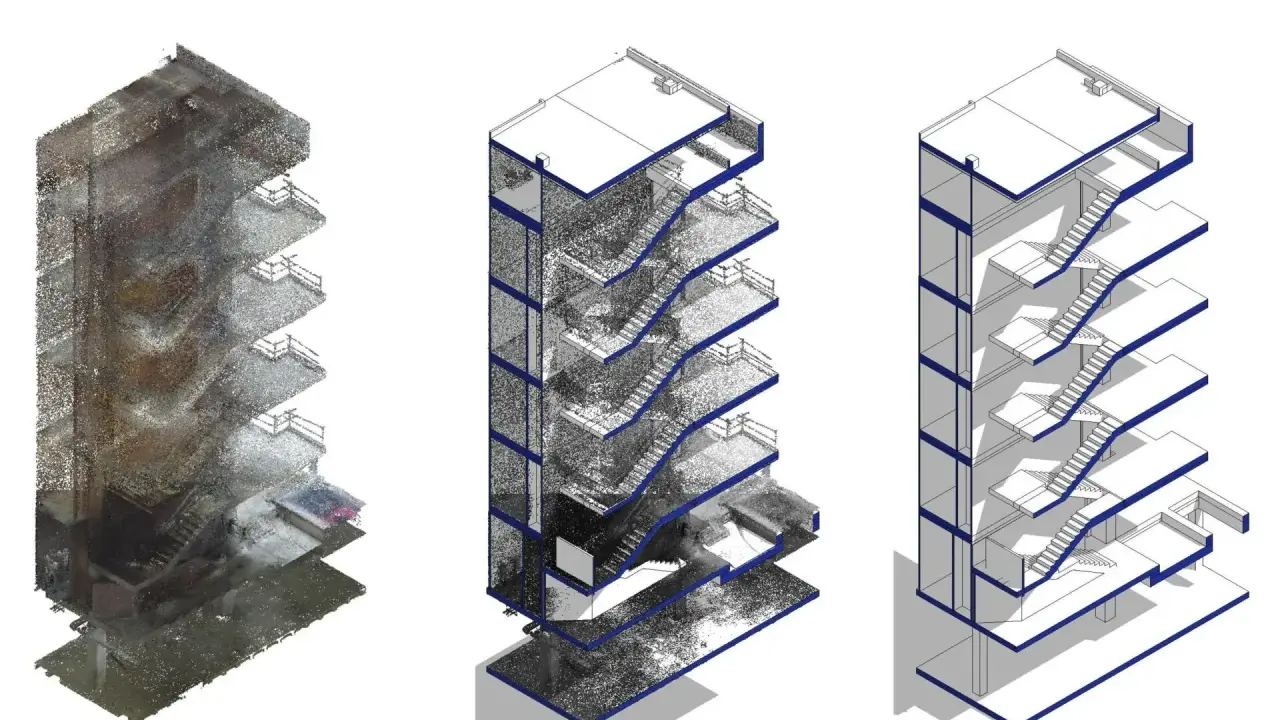

Cómo los preparo y reviso para que no pierdan trazabilidad

La trazabilidad es lo que separa un plano serio de una versión bonita pero frágil. Yo la trabajo como una cadena: dato de campo, comprobación, decisión técnica, dibujo final y cierre documental. Si falta un eslabón, el documento deja de ser defendible.

1. Recojo la evidencia de campo: marcas de replanteo, croquis, mediciones topográficas, fotos, partes diarios y órdenes de cambio.
2. Comparo con el proyecto aprobado: no con una versión antigua, sino con la última documentación válida para construir.
3. Identifico qué cambió y por qué: una desviación tolerable no se trata igual que una modificación aprobada por necesidad técnica.
4. Actualizo el dibujo con control de versiones: cada revisión debe poder rastrearse sin dudas.
5. Reviso coherencia entre planos y anexos: medidas, nombres de archivos, fechas, firmas, observaciones y relación con ensayos o informes.
6. Cierro la entrega con el formato que exija el contrato: PDF, editable, BIM o combinación de varios soportes.

Hay un error que veo con frecuencia: creer que basta con “pasar en limpio” el plano de proyecto. No. El as-built no es una limpieza estética, sino una verificación documental de lo ejecutado. Si una solución cambió en obra, el plano debe mostrarla y el expediente debe explicar la razón.

Ese método es todavía más importante cuando la obra toca terreno, cimentaciones o contención, porque ahí cualquier decisión tomada en ejecución puede afectar a la seguridad y al comportamiento futuro del conjunto.

Qué cambia en taludes, cimentaciones y contenciones

En obras geotécnicas, el margen entre el “según proyecto” y el “según obra” suele ser más amplio que en otros capítulos. El terreno no se deja dibujar a voluntad, y por eso el as-built tiene que capturar el comportamiento real de la excavación y de la solución adoptada.

En un talud, por ejemplo, me interesa saber la geometría final, la presencia de bermas, el tipo de protección superficial, los drenajes y cualquier saneo o refuerzo que se haya ejecutado. Si hubo desprendimientos, cambios de talud o ajustes por seguridad, eso debe quedar reflejado con claridad.

En una cimentación, la información crítica suele ser otra: cotas alcanzadas, profundidad real, incidencias en la excavación, sustitución de materiales, nivel freático encontrado y, cuando aplica, resultados de pruebas de carga o controles de integridad. Si el terreno obligó a cambiar la solución, el documento final debe dejar ese cambio perfectamente explicado.

Y en contenciones o pantallas, el as-built debería recoger alineación, espesor, empotramiento, longitud e inclinación de anclajes, drenaje trasero y cualquier variación sobre el proyecto. Esto no es un capricho documental. Una futura ampliación, una patología o una intervención de mantenimiento dependen de esos datos.

Yo diría que en geotecnia el as-built tiene una responsabilidad adicional: conservar la memoria del terreno. Lo que hoy parece una pequeña desviación puede convertirse mañana en la única explicación fiable de una fisura, un asiento o una filtración. Y precisamente por eso conviene evitar ciertos fallos repetidos.

Errores que siguen repitiéndose en obra

Hay cinco errores que encuentro una y otra vez en cierres de obra y que rebajan mucho el valor de la documentación final:

• Redibujar sin verificar: si el plano no sale de una medición real, acaba siendo una hipótesis elegante.
• Olvidar los cambios menores: un ajuste pequeño en obra puede ser decisivo para una futura inspección o reparación.
• No vincular el plano con los ensayos: si los controles de calidad no quedan referenciados, el expediente queda cojo.
• Mezclar versiones: una revisión antigua, una instrucción verbal y una solución aprobada no deberían terminar en el mismo plano.
• Entregar solo un PDF cuando el contrato exige editable, BIM o formatos específicos de intercambio.

El resultado de esos fallos es siempre el mismo: documentación difícil de usar, dudas entre agentes, más tiempo perdido en aclaraciones y menos capacidad para defender técnicamente lo construido. En cambio, cuando el cierre está bien armado, el expediente sirve para explotar, mantener y ampliar la obra con bastante más seguridad.

Con ese panorama, la última comprobación antes de archivar no debería ser visual, sino documental. Y ahí es donde yo hago una revisión final muy concreta.

La comprobación final que yo haría antes de cerrar el expediente

Antes de dar por buena la entrega, revisaría esto sin saltarme ningún punto:

• Que los planos reflejen la versión realmente ejecutada, no la última intención de proyecto.
• Que las modificaciones aprobadas estén descritas y sean coherentes con el certificado final de obra.
• Que la numeración, las fechas, las revisiones y los nombres de archivo no se contradigan entre sí.
• Que los anexos de control de calidad, ensayos y certificaciones estén localizados y sean fáciles de rastrear.
• Que la documentación final encaje con el Libro del Edificio o con el expediente de recepción, si aplica.
• Que el formato de entrega respete lo pactado: firma, visado, PDF, editable, BIM o el conjunto que pida el contrato.

Si tuviera que resumirlo en una sola frase, diría esto: el mejor plano as-built es el que permite a otro técnico entender la obra sin tener que adivinar nada. Cuando esa claridad existe, la normativa deja de sentirse como una carga y pasa a cumplir su función real: dejar una obra bien cerrada, bien explicada y útil durante años.
