En muros de contención, sótanos y depósitos, el detalle del atado del encofrado no es secundario: condiciona la forma del muro, la estanqueidad y el coste de los repasos posteriores. Cuando ese conjunto se entiende bien, la obra gana en regularidad, el desencofrado se vuelve más limpio y se reducen las filtraciones que luego obligan a reparar desde dentro. Aquí repaso qué es un espadín de encofrado, cómo trabaja con el resto de piezas del sistema y qué reviso yo antes de hormigonar para no cargar el problema al final.
Lo que conviene tener claro antes de pedir material
- El espadín no es solo la barra: también importa el hueco que queda en el muro y cómo se sella después.
- El tubo pasamuro, el cono y las tuercas forman parte de la misma solución; si uno falla, el resultado se resiente.
- En muros con contacto con terreno o agua, la estanqueidad manda más que el acabado superficial.
- Las longitudes y diámetros comerciales orientan, pero no sustituyen la compatibilidad con el panel ni el cálculo del empuje del hormigón fresco.
- Cuando el muro se encofra a una sola cara, el problema cambia y no conviene improvisar con la misma lógica de un muro a dos caras.
Qué es un espadín y por qué no conviene confundirlo con el hueco final
Yo suelo separar este tema en dos planos, porque en obra se mezclan con facilidad. Por un lado está la barra o tirante que atraviesa el encofrado y mantiene separadas las dos caras del panel; por otro, está el orificio que queda visible cuando se desencofra. La Fundación Musaat define el espadín como ese taladro horizontal que permanece en el muro después del desencofrado y que sirvió para pasar la barra de estabilización.
La diferencia parece menor, pero no lo es. La barra trabaja durante el vertido; el hueco queda después, y es ahí donde aparecen los problemas de agua, suciedad o acabados mal resueltos. En muros de contención, cimentaciones enterradas o sótanos, ese punto deja de ser un detalle y pasa a ser un condicionante de durabilidad.
Si lo miro desde la ejecución, el espadín cumple una misión muy concreta: absorber parte del esfuerzo que genera el hormigón fresco, evitar que el panel abra y mantener la geometría del muro. Esa función estructural es sencilla de explicar, pero muy fácil de estropear si el sistema está mal montado o si se aprieta con exceso en el momento equivocado. Con esa base clara, el siguiente paso es ver cómo se completa el conjunto con las piezas que de verdad hacen trabajar al sistema.

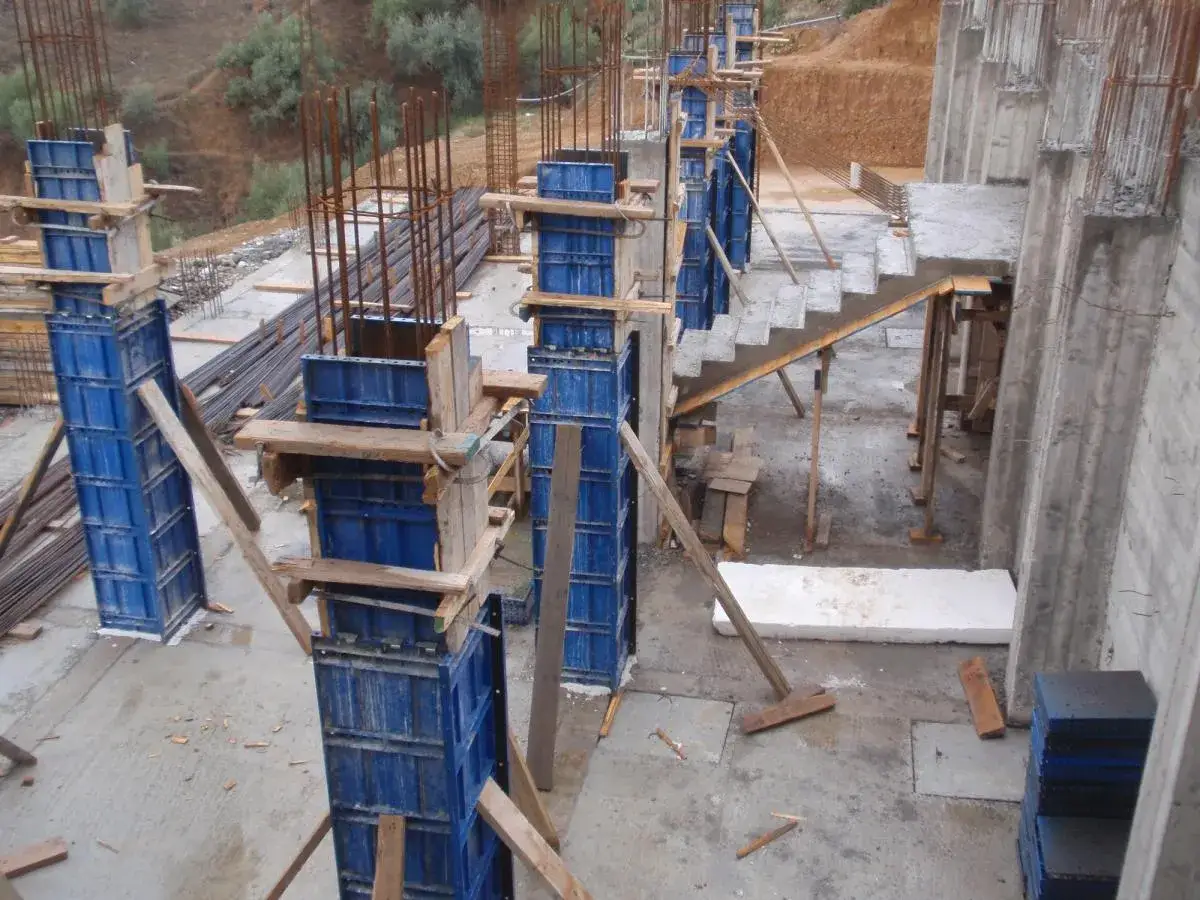

Cómo encajan la barra, el tubo pasamuro y el cono
Cuando el sistema está bien pensado, no hablamos de una sola pieza, sino de un pequeño conjunto que trabaja como un mecanismo. La barra atraviesa el panel, el tubo pasamuro evita que quede pegada al hormigón, el cono ayuda a centrar y a rematar el paso, y las tuercas con sus placas reparten la presión sobre la cara del encofrado. Si uno de esos elementos está fuera de sitio, el resto pierde eficacia.
| Elemento | Función real | Qué suele pasar si falla |
|---|---|---|
| Barra o espadín | Mantiene la separación entre caras y resiste tracción mientras el hormigón empuja | El panel abre, se abomba o se desalinean las caras |
| Tubo pasamuro | Protege la barra y crea una vía limpia para desmontaje o sellado | La barra se adhiere al hormigón y el desencofrado se complica |
| Cono o trompeta | Centra el paso y mejora el acabado del hueco final | Queda un borde irregular o un sellado más débil |
| Tuerca y placa | Reparten el apriete y transmiten la carga al panel | Aparecen marcas, deformaciones locales o aprietes desiguales |
| Tapón o sellador | Cierra el paso una vez retirado el encofrado | Entra agua o queda una perforación visible y vulnerable |
En catálogos comerciales se ven longitudes de 500 y 700 mm para algunos espadines, y yo no las leo como una norma universal, sino como una referencia de mercado. Lo importante es que la combinación barra-tubo-cono encaje con el espesor real del muro, el sistema de panel y el tipo de acabado que se pretende. En muros donde la estanqueidad manda, a veces se eligen conos de sellado, tapones especiales o soluciones con mayor capacidad de cierre, porque el hueco final importa tanto como la fase de carga.
Una vez entendido el conjunto, la pregunta práctica es dónde merece la pena usarlo así y cuándo conviene otra estrategia. Ahí es donde se gana o se pierde tiempo de obra.

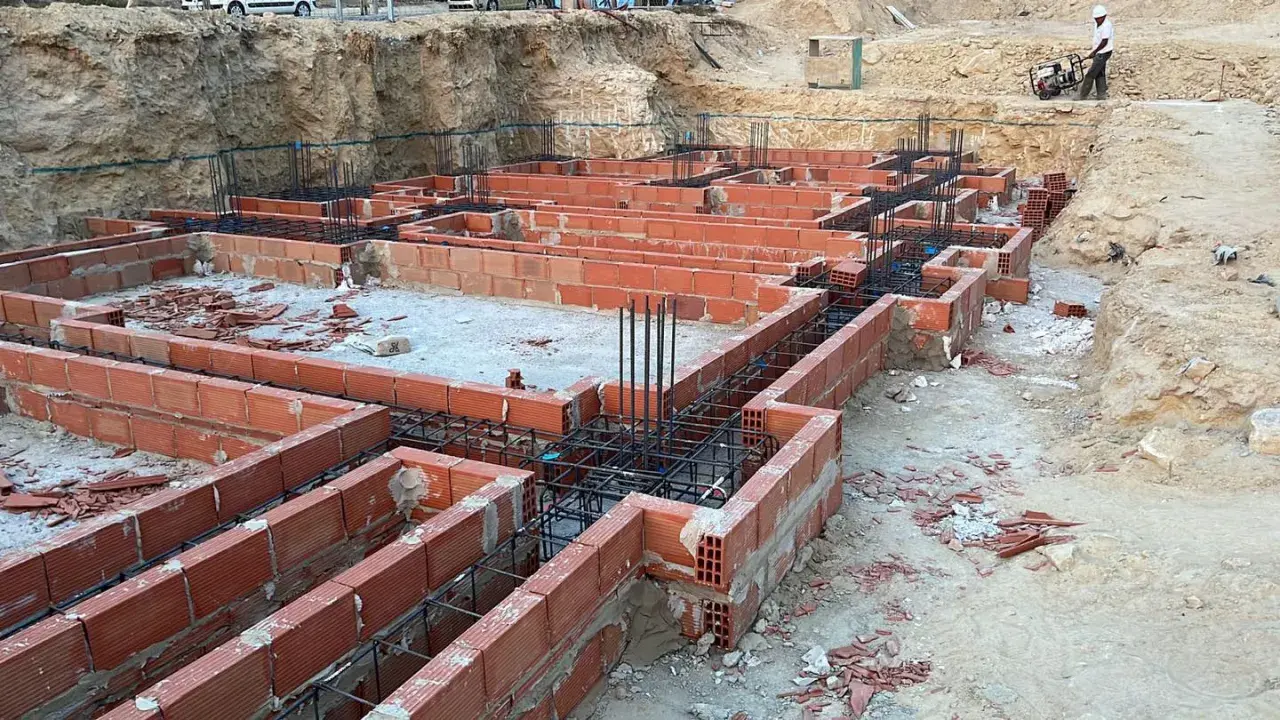

Dónde tienen más sentido y cuándo buscar otra solución
Yo veo estos elementos sobre todo en muros de contención, muros de sótano, cimentaciones en contacto con terreno, depósitos y otras estructuras donde el hormigón fresco necesita ser contenido con precisión. En esos casos el objetivo no es solo sostener el panel, sino dejar un muro recto, estable y capaz de soportar humedad, empujes del terreno y, a veces, presión de agua.
También tienen sentido en muros vistos, pero ahí la exigencia cambia. Ya no basta con que el sistema aguante; el hueco debe quedar limpio, repetible y fácil de sellar sin que se note la reparación. Si el muro va a quedar enterrado, la prioridad suele ser la impermeabilización. Si va a quedar visto, la prioridad pasa a ser el acabado y la homogeneidad de los puntos de anclaje.
- Muros enterrados: el sellado posterior es crítico porque el agua siempre encuentra el camino más débil.
- Depósitos o aljibes: aquí yo no dejaría el cierre del hueco para el final sin un sistema previsto desde el arranque.
- Muros a dos caras: es el escenario natural de los espadines, porque ambos paneles se atan entre sí.
- Encofrado a una cara: la lógica cambia y suelen entrar otros apoyos, así que no conviene forzar la misma solución.
La clave, en realidad, no es “usar o no usar” espadines, sino saber si el muro admite un cierre sencillo o si va a exigir un detalle de impermeabilización serio desde el principio. Y precisamente ahí aparecen los errores que luego convierten una ejecución normal en una reparación cara.
Los fallos que luego se convierten en filtraciones y repasos
El problema de estos huecos es que casi nunca fallan de manera dramática; fallan poco a poco. Primero aparece una marca, luego una pequeña porosidad, después una vía de agua o una zona donde el sellado envejece peor que el resto del muro. La Fundación Musaat recuerda que los espadines atraviesan completamente el muro y pueden convertirse en puntos frecuentes de entrada de agua, así que el cierre no debería tratarse como un remate menor.
| Error habitual | Consecuencia práctica | Cómo lo evito yo |
|---|---|---|
| Barra torcida o mal alineada | Apriete irregular y deformaciones en el panel | Revisar alineación antes de cerrar el encofrado |
| Tubo pasamuro sucio o deformado | Desencofrado difícil y hueco mal rematado | Usar piezas limpias y en buen estado |
| Cono omitido o mal centrado | Borde irregular y sellado más débil | Montar el conjunto completo y comprobar el asiento |
| Sellado improvisado después | Filtraciones, manchas y reparaciones visibles | Definir el cierre antes del vertido, no después |
| Creer que el revestimiento lo tapa todo | El problema reaparece bajo pintura o enfoscado | Resolver el hueco como parte del sistema, no como maquillaje |
Cuando el muro no puede impermeabilizarse por su cara oculta, yo prefiero sellar con materiales hidrófugos y expansivos y rematar con un tapón en la cara vista si no va a ir revestida. Eso no solo mejora el aspecto; también reduce la probabilidad de que el agua encuentre un punto débil justo donde el hormigón quedó interrumpido por el paso del espadín. Si la ejecución es limpia, el muro envejece mejor; si no lo es, el fallo aparece antes de lo que parece.
Con ese riesgo claro, la decisión siguiente es elegir bien el sistema y no sobredimensionarlo sin motivo. Ahí es donde muchas obras gastan más de la cuenta o, peor todavía, se quedan cortas.
Cómo elegir el sistema correcto sin sobredimensionar
Yo no elegiría un espadín solo por costumbre o por disponibilidad en almacén. Me fijo primero en la presión esperada del hormigón fresco, en la altura del muro, en la frecuencia de vertido, en la compatibilidad con el panel y en el grado de estanqueidad exigido por el proyecto. La Universidad Politécnica de Valencia describe que en situaciones habituales se usan barras de Ø15 mm y que, cuando la presión del hormigón fresco sube, se recurre a diámetros mayores como Ø20 mm.
Eso me parece una buena regla práctica, pero no una excusa para comprar más acero del necesario. Si el problema real es un sellado pobre, engordar la barra no lo soluciona. Y si el panel no está bien arriostrado, tampoco. El sistema hay que verlo como un conjunto: barra, tubo, cono, placa, tuerca, separación entre amarres y tratamiento del hueco final.
- Compatibilidad: el diámetro debe encajar con el panel y con los accesorios disponibles.
- Presión del hormigón: cuanto mayor sea, más exigente debe ser el conjunto de atado.
- Estanqueidad: si el muro va enterrado o retiene agua, el cierre del paso gana protagonismo.
- Reutilización: en obras repetitivas interesa que el sistema se desencofre y recupere sin dañar piezas.
- Acabado visto: el detalle del tapón o del cono final deja huella en la superficie, aunque se intente disimular.
Yo suelo pensar que el mejor sistema no es el más robusto en papel, sino el que resuelve el empuje real con el menor número posible de correcciones posteriores. Esa diferencia se nota mucho en obra, porque una pieza sobredimensionada no compensa una ejecución irregular.
Con todo eso sobre la mesa, lo que de verdad marca la diferencia es la revisión final antes del hormigonado. Es un control pequeño, pero evita errores grandes.
La revisión que yo no me salto antes de hormigonar
- Comprobar el replanteo de los puntos de atado y su distancia respecto a aristas, huecos y encuentros.
- Verificar la limpieza de tubos, conos y barras antes de cerrar el panel.
- Confirmar el apriete de tuercas y placas sin pasarse, porque el exceso también deja huella.
- Definir el cierre posterior del hueco: tapón, mortero, pieza de sellado o sistema específico de impermeabilización.
- Revisar la cara oculta del muro cuando sea accesible, porque ahí se gana o se pierde la estanqueidad real.
Si tengo que resumirlo en una idea operativa, es esta: el espadín no es una pieza menor, sino una unión crítica entre resistencia, geometría y durabilidad. En un muro bien resuelto, casi no se ve; en un muro mal resuelto, se ve demasiado y se paga todavía más. Por eso yo trato este detalle como parte del diseño del encofrado y no como un remate que se improvisa al final.
