La axonometría constructiva sirve para convertir un conjunto de decisiones técnicas en una imagen que se entiende de un vistazo. Cuando un encuentro de fachada, una zapata o una capa de drenaje se explican solo con planta y sección, el salto mental para leerlos es mayor; por eso esta representación sigue siendo tan útil en obra y en proyecto. En este artículo repaso qué resuelve, qué tipos convienen, cómo leerla sin perder precisión y en qué puntos de cimentaciones, muros y taludes aporta más claridad.
Lo esencial que conviene tener claro antes de dibujar
- La axonometría permite ver volumen y relaciones entre piezas sin recurrir a la perspectiva cónica.
- Funciona especialmente bien en detalles donde importan encuentros, capas y secuencias de montaje.
- Su valor real está en elegir bien la vista, la escala y el nivel de despiece.
- Una mala ejecución confunde más de lo que ayuda si sobra información o faltan cotas claras.
- En cimentaciones, muros y taludes ayuda a explicar apoyos, drenaje, rellenos, juntas y transiciones.
Qué resuelve de verdad en un plano de obra
Yo entiendo la axonometría como una herramienta intermedia entre el dibujo puramente plano y la imagen casi visual del proyecto. La RAE la sitúa como un sistema de representación de un cuerpo mediante tres ejes, y en la práctica eso se traduce en algo muy concreto: un dibujo que conserva relaciones espaciales útiles, sin depender de un punto de fuga ni de una visión fotográfica.
Ahí está su fuerza. No pretende parecer una foto; pretende hacer legible cómo se ensamblan las partes. En construcción, eso vale oro cuando hay capas de materiales, cambios de cota, encuentros entre piezas o elementos que se entierran y luego reaparecen, como pasa con una cimentación, un muro de sótano o una solución de contención. Yo la uso cuando quiero que alguien entienda no solo qué hay, sino cómo se conecta todo.
Por eso no sustituye a la planta, al alzado o a la sección. Los complementa. Si intentas meter toda la información de un proyecto en una sola axonometría, lo normal es que pierdas precisión. Si la usas para responder a una pregunta concreta, la lectura mejora muchísimo. A partir de ahí, el siguiente paso es elegir el tipo de axonometría que mejor encaje con lo que quieres mostrar.

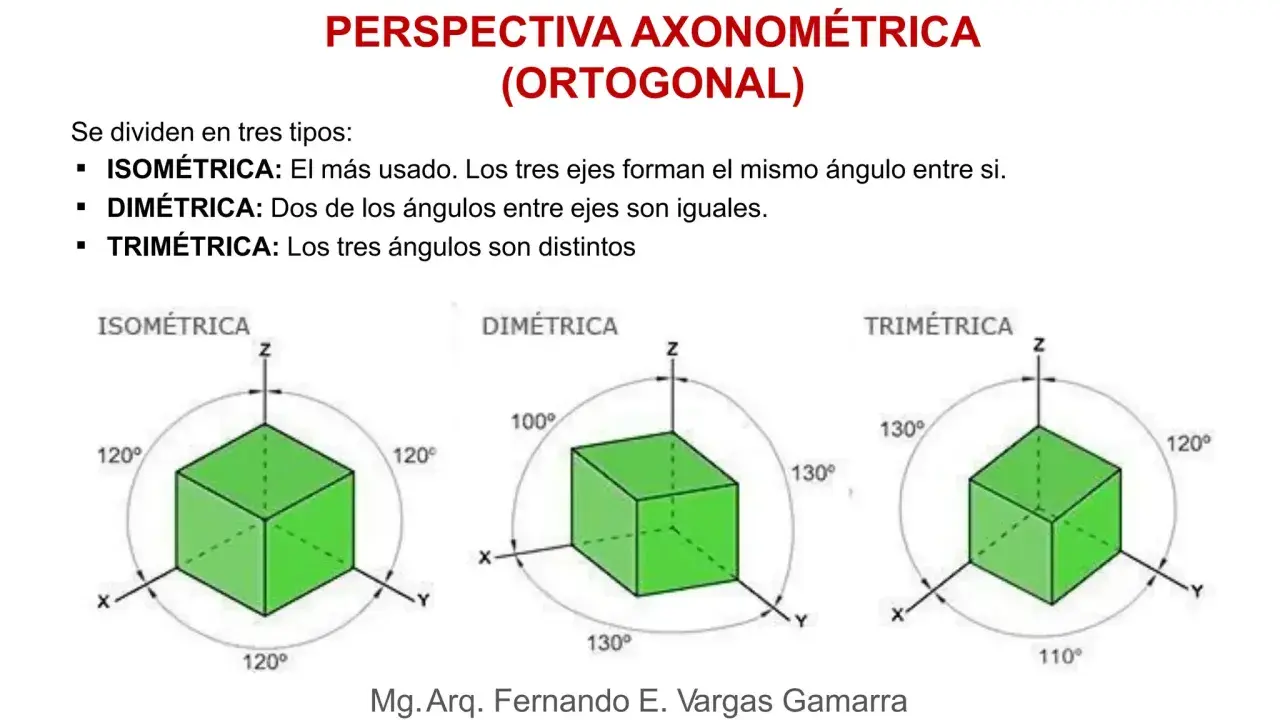

Qué tipos se usan de verdad y cómo elegir uno
En obra y en documentación técnica no todas las axonometrías resuelven lo mismo. Yo suelo distinguirlas por su utilidad real, no por teoría pura, porque lo que importa es si ayudan a construir, revisar o explicar un detalle.
| Tipo | Cuándo la uso | Qué aporta | Límite principal |
|---|---|---|---|
| Isométrica | Detalles generales, despieces limpios y volúmenes equilibrados | Lectura clara, construcción sencilla y proporciones estables | No prioriza ninguna cara por encima de otra |
| Caballera u oblicua | Cuando necesito que una cara frontal quede muy legible | Rapidez y frontalidad; útil para piezas con frente importante | La profundidad puede verse menos natural si se exagera |
| Dimétrica | Volúmenes asimétricos o detalles donde dos ejes pesan más | Más flexibilidad para encajar la lectura del objeto | Es más laboriosa y menos intuitiva que la isométrica |
| Trimétrica | Casos muy concretos, con máxima libertad geométrica | Ajuste fino al objeto y al encuadre | Es la menos directa para quien revisa rápido un plano |
| Explotada | Montajes, secuencias constructivas y capas superpuestas | Separa piezas y deja ver el orden de ensamblaje | No siempre sirve para medir con comodidad |
Si tuviera que resumir mi criterio, diría esto: para documentación técnica general, la isométrica y la caballera suelen ser las más honestas y rápidas; para explicar procesos, la axonometría explotada gana con claridad. En detalles complejos, me muevo con frecuencia entre escalas de 1:20 y 1:5; por encima de 1:50, el dibujo suele empezar a perder capacidad para explicar encuentros finos. La UNED insiste precisamente en escoger la axonometría según el objetivo y la importancia relativa de las caras que se quieren mostrar, y esa sigue siendo la regla más sensata.
Con esa elección resuelta, lo que queda es leer el dibujo con método, no a golpe de intuición. Y ahí es donde muchos planos fallan aunque estén bien dibujados.
Cómo leerla sin perder el detalle
Yo suelo revisar una axonometría técnica siempre en el mismo orden, porque así detecto antes las lagunas de información y los solapes innecesarios.
- Identifico la referencia principal, normalmente la cara o el plano que organiza el conjunto.
- Distingo qué está cortado, qué está visto y qué solo acompaña el volumen.
- Sigo las capas de abajo arriba o de dentro afuera, según el tipo de detalle.
- Compruebo si las cotas están donde deben estar, porque cada elemento debería acotarse una sola vez y con la medida real, no con una lectura confusa sobre líneas ocultas.
- Busco la jerarquía gráfica: estructura, cerramientos, impermeabilización, aislamiento, remates y piezas auxiliares no pueden tener el mismo peso visual.
La clave está en no confundir cantidad con claridad. Un detalle con demasiadas líneas y demasiadas notas suele parecer completo, pero en realidad cuesta más de interpretar. Yo prefiero una axonometría más limpia, con referencias claras y menos ruido, antes que un dibujo recargado que obliga a adivinar. Si una línea no ayuda a entender, sobra.
Ese criterio se vuelve aún más importante cuando el detalle afecta al terreno, al agua o a la cimentación. Ahí una mala lectura no solo retrasa la revisión: puede acabar generando errores de ejecución.

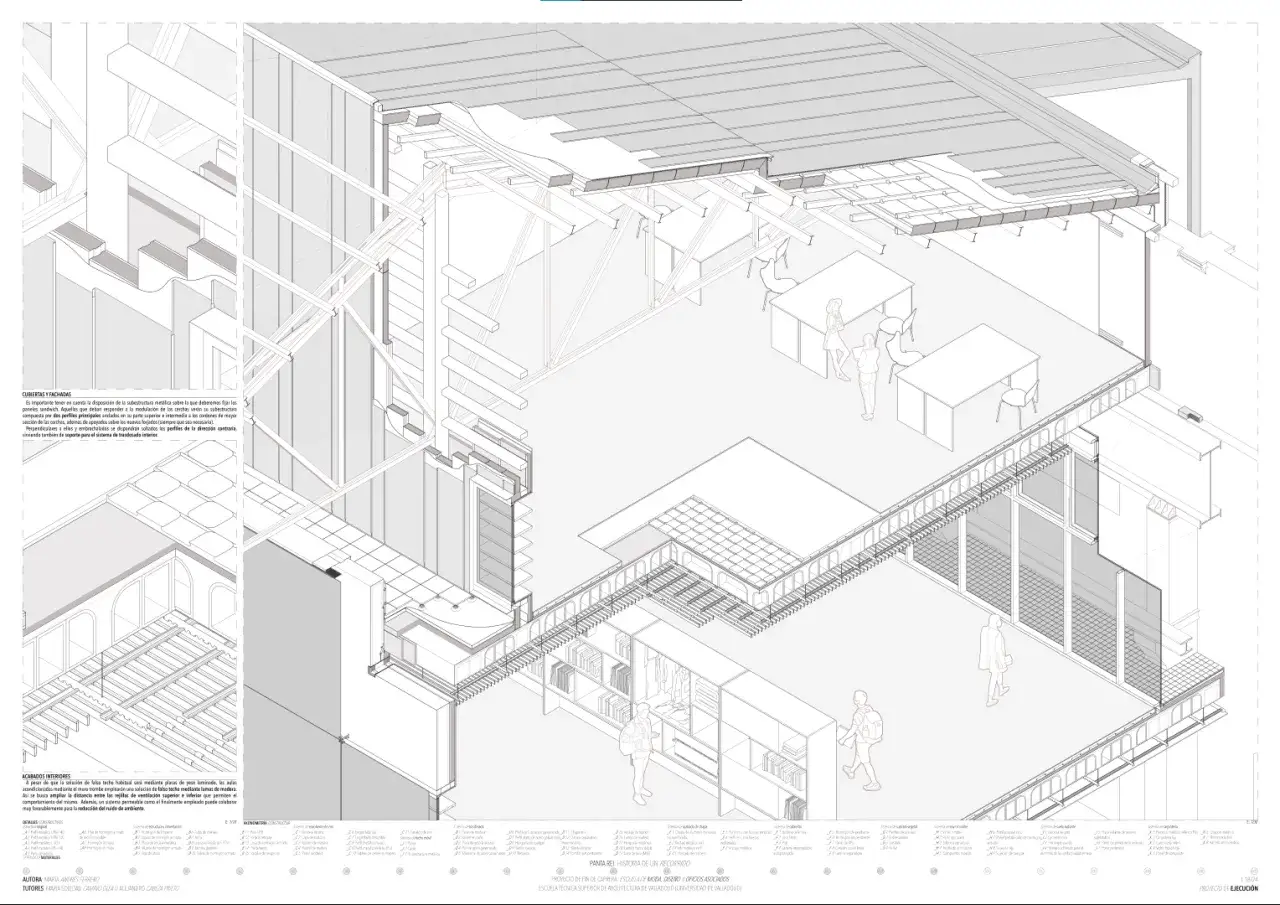

Dónde aporta más valor en cimentaciones, muros y taludes
En geotecnia y en edificación enterrada, la axonometría funciona muy bien porque obliga a mirar el conjunto, no solo una pieza aislada. Una zapata no se entiende igual si no ves el arranque del muro, el nivel de excavación, el relleno y el terreno circundante. Un muro de contención tampoco queda bien explicado si el drenaje, la impermeabilización y el trasdós aparecen separados en dibujos distintos sin una relación espacial clara.
Yo la considero especialmente útil en cuatro casos:
- Cimentaciones, para mostrar la transición entre terreno, hormigón de limpieza, zapata, encepado, muro y forjado.
- Muros de contención, para explicar trasdós, drenaje, filtro, juntas, impermeabilización y coronación.
- Taludes estabilizados, para ordenar la lectura de bulones, mallas, gunita, cunetas y barreras de protección.
- Sótanos y espacios enterrados, donde la relación entre estructura y agua es tan importante como la resistencia mecánica.
Si quiero que un detalle sea realmente útil, busco que responda a una pregunta muy concreta: ¿qué toca a qué, en qué orden y con qué protección? Esa es la diferencia entre una imagen bonita y un plano que evita dudas en obra. En esta clase de soluciones, la axonometría no embellece; reduce ambigüedad.
También ayuda a detectar conflictos antes de llegar a la obra. Por ejemplo, si el drenaje del muro invade el espacio de una zapata, si el espesor de un relleno no deja sitio al geotextil o si la pendiente del terreno hace imposible un encuentro limpio con la impermeabilización, el dibujo lo delata antes de que lo haga la excavación. Para mí, ese es su verdadero valor práctico.
Los errores que yo vigilaría antes de dar el plano por bueno
Hay fallos que se repiten mucho y que rebajan la utilidad del dibujo aunque la ejecución gráfica sea correcta. Yo vigilaría sobre todo estos:
- Meter demasiados elementos secundarios y perder la jerarquía visual.
- No diferenciar con claridad lo estructural, lo constructivo y lo accesorio.
- Acotar sobre zonas donde la lectura ya es difícil, en lugar de usar vistas o secciones auxiliares.
- Olvidar nombres, materiales o capas clave, sobre todo en encuentros con impermeabilización o drenaje.
- Convertir la axonometría en una pieza decorativa, con sombras o efectos que aportan poco a la obra.
- Usarla como sustituto de la documentación principal, cuando en realidad debería complementar las vistas normalizadas.
En este punto me parece importante ser muy estricto. La normalización no es un formalismo: ordena la comunicación. Si cada elemento aparece una sola vez, si la cota es real y si el dibujo señala con precisión dónde empieza y dónde termina cada solución, la axonometría trabaja a favor del proyecto. Si no, solo añade páginas.
También conviene recordar que una buena representación no depende solo del software. Se nota más en las decisiones de fondo que en el acabado final: qué se muestra, qué se oculta y qué se deja para otra vista más adecuada. Esa selección, más que el estilo, es lo que separa un detalle útil de uno confuso.
La versión que mejor funciona cuando la obra no admite dudas
Si yo tuviera que quedarme con una idea práctica, sería esta: la axonometría constructiva solo funciona de verdad cuando responde a una decisión técnica concreta. No hace falta que lo explique todo; hace falta que explique bien lo importante. En obra, eso suele significar mostrar el orden de montaje, los encuentros críticos y las capas que más problemas pueden generar si se interpretan mal.
Por eso la uso como una pieza de apoyo muy exigente, no como un adorno. Cuando está bien resuelta, acelera la revisión, mejora la coordinación entre disciplinas y reduce errores en puntos delicados como cimentaciones, drenajes, muros y taludes. Cuando no está bien resuelta, el problema casi nunca es la técnica en sí, sino haberle pedido demasiado o demasiado poco.
Si una axonometría constructiva aclara el detalle sin sustituir la documentación esencial, entonces cumple su papel. Y en construcción, ese equilibrio entre claridad y precisión suele marcar más diferencia que cualquier efecto visual.
