Planos del Flatiron Building - forma, acero y cimentación

Los planos de un edificio singular no se leen como los de un bloque convencional. En el Flatiron Building, la geometría triangular, la estructura de acero y la presión del viento obligaron a resolver la obra desde la ingeniería antes que desde la imagen. En este artículo explico qué muestran realmente sus dibujos históricos, cómo se organizó la planta, qué revelan la estructura y la cimentación, y por qué este caso sigue siendo útil para entender la relación entre arquitectura, suelo y estabilidad.

Qué se busca realmente al revisar los planos del Flatiron

Cuando alguien pide los planos del Flatiron, en realidad suele buscar una de estas tres cosas: entender la forma del edificio, localizar documentación histórica fiable o averiguar cómo se resolvió una parcela casi imposible. Yo separaría esos objetivos desde el principio, porque una perspectiva artística no explica lo mismo que una planta de obra o una sección estructural.

En este caso conviene distinguir entre imagen arquitectónica y documento constructivo. El primero comunica la intención estética, y el segundo explica cómo se sostienen el volumen, las cargas y los huecos. La documentación histórica del Flatiron mezcla ambos mundos, y por eso leerla bien exige un poco de disciplina técnica.

En el Art Institute of Chicago se conserva una perspectiva de 1902 de Jules Guérin que ayuda a entender la intención visual inicial, pero no sustituye los dibujos de obra. Esa diferencia parece menor, y en realidad es la clave para leer el edificio con rigor. Con esa base, ya se puede bajar al solar y ver por qué la planta triangular lo cambia todo.

La planta triangular y el reto del solar

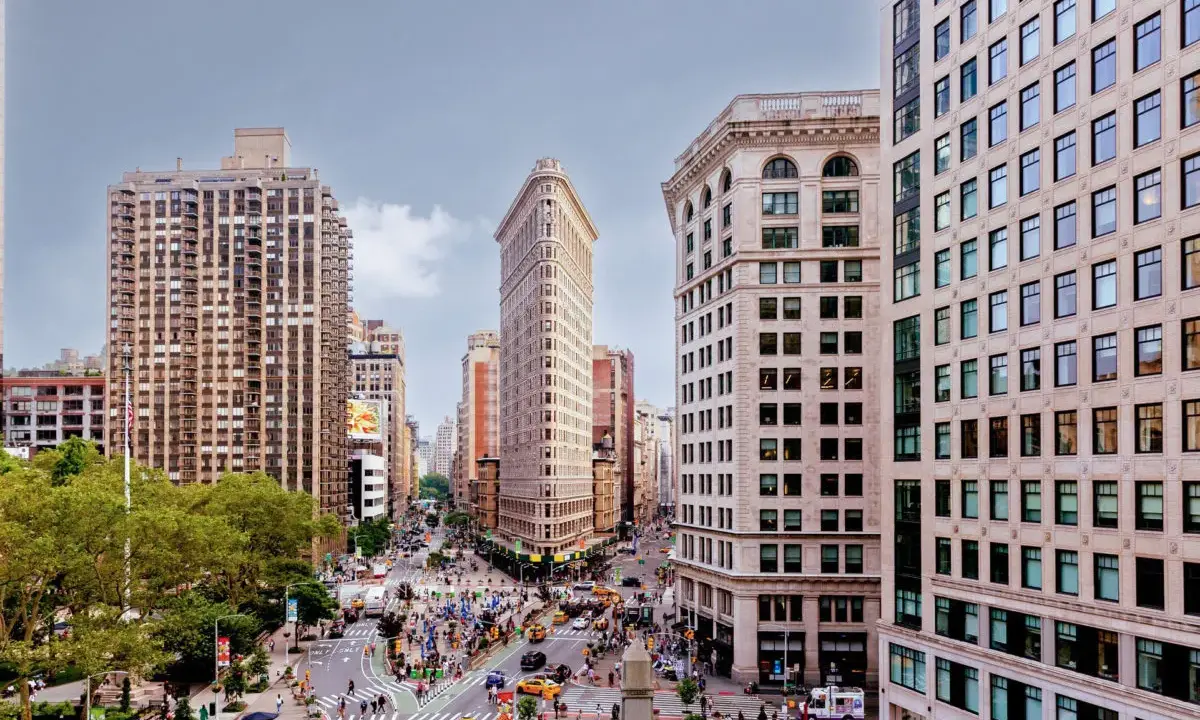

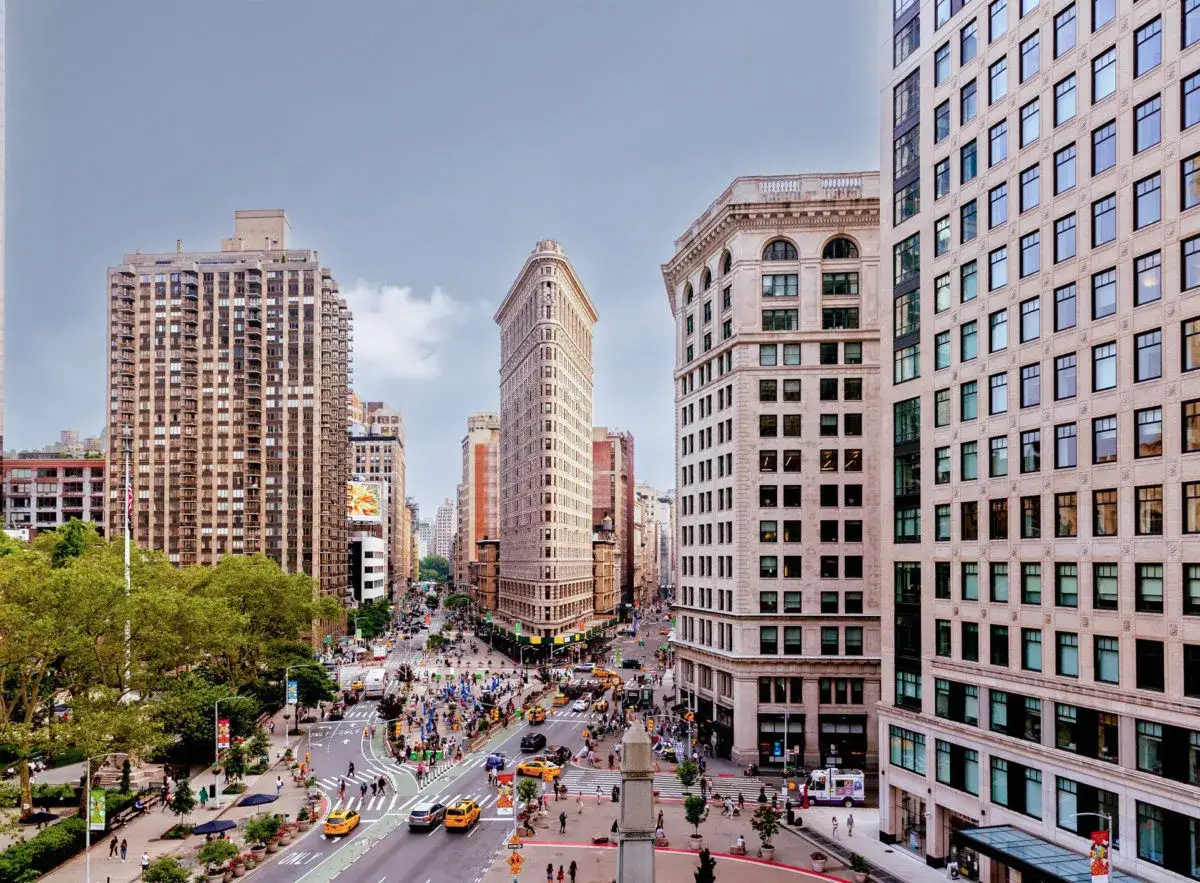

El gran problema del Flatiron no fue solo construir alto, sino construir bien sobre una cuña urbana. La parcela nace del encuentro entre Fifth Avenue, Broadway y 22nd Street, y eso obliga a aceptar una geometría que no perdona: una punta muy estrecha, frentes largos y una superficie que se afila hasta el límite. Si yo leo ese plano, no veo una ocurrencia formal, veo un ejercicio de máximo aprovechamiento del suelo.

En una planta así, la simetría deja de ser un dogma y pasa a ser una herramienta limitada. La pieza más delicada es la nariz del edificio, porque concentra tensión espacial, relación con el viento y lectura urbana. Ese vértice necesita una solución que combine estructura, iluminación y circulación, sin desperdiciar el resto del volumen.

• La punta aguda exige un tratamiento distinto al de un frente ortogonal, porque no admite la misma distribución de huecos.
• Los espacios interiores quedan condicionados por la convergencia de las fachadas, así que la planta nunca es neutra.
• El núcleo de servicios debe ubicarse donde menos perjudique la continuidad de las crujías útiles.
• Los huecos y las particiones interiores tienen que adaptarse a un perímetro irregular, no al revés.
• La lectura urbana mejora porque el edificio convierte una restricción en identidad, algo que en planos se aprecia mejor que en una foto.

Esta geometría explica por qué el edificio fue tan comentado desde el principio, pero la forma por sí sola no lo sostenía. Para que una cuña de ese tamaño funcionara, hacía falta una estructura muy precisa, y ahí es donde los dibujos técnicos se vuelven realmente interesantes.

Lo que la estructura revela en los dibujos

El Flatiron es, ante todo, un problema de cargas resuelto con acero. La construcción se apoyó en un momento clave para los rascacielos tempranos, cuando la normativa y la práctica profesional ya permitían levantar esqueletos metálicos más eficientes que la mampostería tradicional. La lógica estructural no está escondida en el edificio, está escrita en sus planos: columnas, vigas, uniones y arriostramientos forman la verdadera gramática de la obra.

El dato que mejor resume esa ambición es claro: la estructura fue concebida para resistir cuatro veces la fuerza máxima de viento prevista para la zona. Esa cifra no es un adorno técnico, es la prueba de que el proyecto nació pensando en la acción lateral del viento, que en un volumen tan estrecho y expuesto podía haber sido el punto débil. El arriostramiento, es decir, el conjunto de diagonales que evita el desplazamiento lateral, era tan importante como la propia fachada.

• El acero permite reducir peso propio y liberar planta útil, algo esencial en una torre de esta época.
• Las diagonales de arriostramiento controlan el bamboleo y reparten mejor las cargas horizontales.
• Los voladizos en la punta y en algunos encuentros de fachada obligan a una lectura muy precisa de las uniones.
• La envolvente no trabaja sola, sino apoyada en una retícula interna que absorbe esfuerzos verticales y laterales.
• La forma exterior es llamativa, pero la estabilidad real depende del trazado oculto del esqueleto metálico.

Yo diría que aquí aparece la lección más útil para cualquier arquitecto o ingeniero: un edificio icónico solo funciona si su estructura acepta la geometría y la vuelve estable. Y cuando la estructura está clara, el siguiente paso lógico es mirar el subsuelo, porque una torre así no se apoya en la intuición, sino en la cimentación.

Cimentación y suelo bajo un rascacielos temprano

Desde una perspectiva geotécnica, este edificio es casi un caso de estudio. La parcela es estrecha, la carga vertical es elevada y el viento introduce esfuerzos que no se pueden ignorar. Eso obliga a pensar en la interacción entre suelo y estructura desde el primer croquis, no al final. Si yo tuviera que analizarlo hoy, pediría primero el perfil estratigráfico y después el modelo estructural, nunca al revés.

La cimentación se llevó hasta estratos competentes, con una excavación profunda para la época y con muros de contención que permitían mantener estable el entorno del solar. Ese detalle es importante porque el edificio no solo ocupa su huella visible, también condiciona el subsuelo inmediato, los sótanos y la relación con aceras y viales. En otras palabras, la obra no termina en la calle.

• La carga se concentra de forma desigual por la geometría triangular, así que no todas las zonas del edificio trabajan igual.
• La contención lateral del terreno es crítica cuando el sótano se aproxima a la línea de calle.
• La impermeabilización y el control de filtraciones son especialmente sensibles en excavaciones profundas urbanas.
• La proximidad de edificios colindantes y servicios urbanos obliga a limitar deformaciones y asentamientos.
• La cimentación no se puede leer como un apéndice, porque define la seguridad global del conjunto.

Este es el punto en el que el caso deja de ser solo histórico y se vuelve plenamente actual. En una ciudad densa, cualquier intervención sobre una parcela complicada sigue el mismo guion, entender el terreno, medir bien las cargas y controlar la respuesta del subsuelo. Y eso se nota todavía más ahora que el edificio vive una nueva etapa.

Qué cambia con la conversión residencial

En 2026, el Flatiron ya no se entiende solo como oficina histórica, sino también como inmueble en transformación residencial. Esa conversión cambia recorridos, servicios, particiones y usos, pero no borra la lógica geométrica original. De hecho, la hace más evidente, porque obliga a redistribuir el interior sin tocar la personalidad de la envolvente.

Para quien busca planos, aquí aparece una confusión muy común: los planos de venta o de reforma no son lo mismo que los planos históricos de obra. Los primeros responden a un programa nuevo, con viviendas, áreas comunes y nuevas exigencias de seguridad y accesibilidad. Los segundos explican cómo nació el edificio y por qué su forma sigue siendo tan singular. Yo no mezclaría ambos niveles, porque cada uno responde a una pregunta distinta.

• El uso residencial obliga a revisar núcleos, escaleras, ascensores y distribución de servicios.
• La compartimentación interior se vuelve más flexible, pero también más exigente en acústica e instalaciones.
• La envolvente histórica se conserva como patrimonio, así que el reto está en adaptarla sin desvirtuarla.
• Las plantas modernas pueden ayudar a entender el estado actual, pero no sustituyen la documentación histórica.
• Cuando cambia el programa, cambian las necesidades técnicas, pero la geometría del solar sigue mandando.

Por eso este edificio sigue interesando tanto a arquitectos como a ingenieros. No es solo una pieza famosa, es un ejemplo de cómo una forma extrema puede sobrevivir a varios usos si la base estructural y geotécnica está bien resuelta. A partir de aquí, lo más útil es quedarse con una lectura crítica y práctica de su documentación.

Lo que conviene mirar antes de interpretar cualquier plano del Flatiron

Si tuviera que resumir lo esencial en pocas líneas, diría que este edificio enseña tres cosas muy concretas: primero, que la parcela manda; segundo, que el viento no es un detalle; y tercero, que la cimentación es parte de la arquitectura, no un trámite invisible. Esa combinación explica por qué sus dibujos siguen siendo tan valiosos para aprender a proyectar en contextos difíciles.

• Comprueba siempre si estás viendo una perspectiva, un alzado, una planta o un detalle constructivo.
• Lee la geometría del solar antes de juzgar la fachada, porque en el Flatiron la forma nace del terreno.
• No separes estructura y arquitectura, ya que aquí la estabilidad define la imagen.
• Trata la cimentación como una pieza central del proyecto, sobre todo en parcelas urbanas estrechas.
• Si el edificio cambia de uso, distingue entre la documentación histórica y los planos de la reconversión.

Si me quedo con una sola idea, es esta: el Flatiron demuestra que un buen plano no embellece un problema, lo hace construible. En 2026, esa lección sigue siendo útil tanto para leer un edificio histórico como para proyectar sobre suelos y parcelas que exigen precisión desde el primer trazo.
