Una riostra es una de esas piezas que apenas se ven y, sin embargo, cambian por completo el comportamiento de una estructura. Cuando está bien planteada, ayuda a que zapatas, pilares, pórticos o entramados no trabajen como elementos sueltos, sino como un conjunto estable frente a empujes, viento, sismo o asientos diferenciales.
En este artículo explico qué significa una riostra en construcción, dónde se usa de verdad, cómo trabaja en cimentación y por qué no conviene confundirla con una viga cualquiera. También repaso errores habituales de obra y las diferencias con la viga centradora, el tirante y el puntal, que en proyecto se mezclan más de lo que deberían.
Lo esencial para entender una riostra en construcción
- Su función principal es arriostrar, es decir, dar estabilidad y limitar desplazamientos relativos entre elementos estructurales.
- En cimentación, suele unir zapatas o apoyos para que el conjunto responda mejor ante acciones horizontales y excentricidades.
- La viga riostra no debe tratarse como una zapata; su trabajo no depende de que el terreno la sostenga como apoyo continuo.
- Puede ejecutarse en hormigón armado, acero, madera o incluso con cables, según el tipo de estructura y la fase de obra.
- Confundirla con una viga centradora, un tirante o un puntal lleva a errores de cálculo y a detalles constructivos deficientes.
- Si el problema real es un terreno malo o muy heterogéneo, la riostra ayuda, pero no sustituye una solución de cimentación bien elegida.
Qué es una riostra y qué papel cumple en obra
En lenguaje técnico, una riostra es un elemento de arriostramiento: una pieza colocada de forma transversal u oblicua para aumentar la estabilidad de un armazón o de una estructura. Yo la describo de manera muy simple: es el componente que evita que la geometría “se abra”, “se cierre” o se deforme con facilidad cuando aparecen esfuerzos laterales o diferencias de comportamiento entre apoyos.
En construcción, el término se usa con bastante frecuencia para hablar de la viga riostra, también llamada viga o zuncho de atado. En ese caso, la pieza enlaza cimientos, zapatas o apoyos para que trabajen de forma coordinada. Su valor no está en “cargar más”, sino en controlar el movimiento y mantener la estabilidad global del conjunto.
Conviene quedarse con esta idea: una riostra no se introduce para decorar ni para sumar hormigón por inercia, sino para obligar a que la estructura funcione como un sistema. Y cuando uno entiende eso, empieza a leer de otra manera el comportamiento de la cimentación y de las partes superiores.
Cómo trabaja en cimentaciones y por qué no conviene apoyarla en el terreno
En cimentaciones superficiales, la riostra suele aparecer cuando hay zapatas aisladas, apoyos excéntricos o riesgo de desplazamientos relativos entre cimientos. Su trabajo es atar, centrar o limitar movimientos, no sustituir a la zapata ni comportarse como una base apoyada de forma continua sobre el terreno.
Ese matiz es importante. En términos prácticos, yo no la concibo como un elemento que “descansa” en el suelo para repartir presión, sino como una pieza que conecta apoyos y ayuda a que las acciones horizontales, los pequeños giros y las excentricidades no desorganicen la cimentación. Si el terreno se mueve de forma desigual, la riostra no elimina la causa, pero sí reduce el daño estructural que produciría esa descompensación.
- Frente a cargas horizontales, ayuda a que dos o más apoyos colaboren.
- Frente al vuelco, mejora la respuesta del conjunto al distribuir esfuerzos entre elementos vinculados.
- Frente a asientos diferenciales, limita parte del desplazamiento relativo, aunque no corrige el problema geotécnico de fondo.
- Frente a excentricidades, aporta equilibrio y evita concentraciones de tensiones demasiado agresivas en un único apoyo.
Cuando el terreno presenta una resistencia muy baja o un comportamiento heterogéneo, la riostra ya no es la solución principal. En esos casos, suele entrar en juego otro tipo de cimentación, un mejoramiento del terreno o una redistribución completa del sistema resistente. Y ahí es donde conviene pasar de la idea de “atar” a la de “rediseñar”.
Tipos de riostras y materiales más habituales
No todas las riostras hacen lo mismo ni aparecen en el mismo lugar. El nombre es común, pero el contexto cambia bastante: una riostra de cimentación no se comporta igual que una diagonal en un pórtico metálico o que una pieza temporal de apuntalamiento.
| Tipo | Dónde aparece | Material habitual | Función principal |
|---|---|---|---|
| Viga riostra de cimentación | Entre zapatas, encepados o apoyos aislados | Hormigón armado | Atar apoyos, limitar desplazamientos y mejorar la respuesta global |

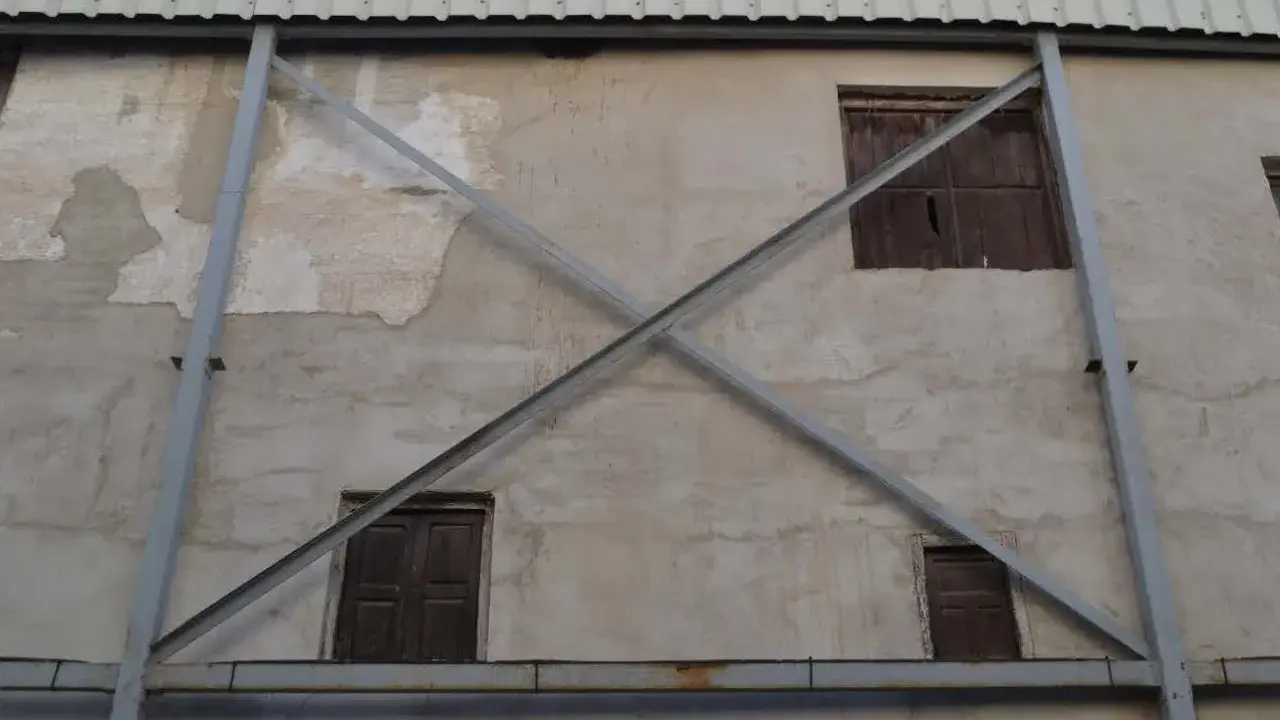

| Riostra diagonal | En pórticos, marcos y estructuras metálicas o de madera | Acero o madera | Aumentar la rigidez lateral y controlar deformaciones |
| Tornapunta o puntal arriostrado | Entramados de madera, cubiertas y soporte provisional | Madera o acero | Dar apoyo inclinado y estabilizar un elemento principal |
| Riostra temporal de obra | Cimbras, encofrados, andamios y fases provisionales | Acero, madera o cable | Mantener la estabilidad mientras la estructura definitiva no trabaja sola |
La elección no depende solo del material, sino del tipo de esfuerzo que quieres controlar y del momento en que la pieza trabaja. En acero, por ejemplo, una riostra comprimida puede pandear antes de alcanzar su capacidad teórica si no se ha detallado bien; en madera, la rigidez y los encuentros mandan tanto como la sección. Por eso no me gusta tratar la riostra como un “accesorio”: es una pieza estructural con una misión concreta.
Cuándo la necesitas de verdad y cuándo no
Hay casos en los que la riostra aporta mucho y otros en los que se le pide más de lo que puede dar. Yo la considero especialmente útil cuando la estructura tiene apoyos separados que podrían moverse de forma distinta, cuando hay cargas horizontales relevantes o cuando una zapata trabaja con una excentricidad incómoda.
- Zapatas aisladas que necesitan comportarse como un conjunto.
- Zapatas de medianería o de esquina con excentricidades notables.
- Pórticos o marcos con viento, empujes o acciones sísmicas que introducen fuerzas laterales.
- Terrenos heterogéneos donde el riesgo no es solo el asiento total, sino el asiento diferencial.
- Estructuras de acero o madera donde la estabilidad lateral depende mucho del arriostramiento.
En cambio, no la usaría como remedio universal. Si el problema real es una capacidad portante muy baja, una deformabilidad excesiva del terreno o una geometría de cimentación mal resuelta, la riostra solo maquilla parte del síntoma. De hecho, cuando la resistencia del terreno cae a valores muy bajos, del orden de 0,05 MPa, normalmente ya estás en un escenario que exige replantear la cimentación, no solo atarla mejor.
Ahí está la diferencia entre una solución útil y un parche elegante. La riostra funciona cuando encaja dentro de una estrategia estructural y geotécnica coherente; fuera de ese marco, su eficacia se queda corta.
Errores que veo con más frecuencia
En obra, el problema no suele ser la idea de la riostra, sino cómo se interpreta. A veces se proyecta bien y se ejecuta mal; otras, se usa para resolver algo que no le corresponde. Y en cimentación, ese error se paga rápido.
| Error habitual | Qué provoca | Cómo lo evitaría |
|---|---|---|
| Suponer que la riostra trabaja apoyada en el terreno | Se cambia su mecanismo resistente y se falsea el cálculo | Definirla como elemento de atado o arriostramiento, no como apoyo continuo |
| Olvidar el anclaje con zapatas o pilares | La pieza pierde eficacia y aparecen fisuras o giros no previstos | Detallar armaduras, longitudes de anclaje y encuentro estructural |
| Usarla para “compensar” un terreno deficiente | El problema geotécnico sigue vivo y se traduce en asientos diferenciales | Resolver antes la cimentación o mejorar el terreno |
| Confundir la riostra con una viga centradora | Se dimensiona con un objetivo equivocado | Definir con claridad si se busca atado, centrado o resistencia a tracción |
| No revisar la secuencia de ejecución | La pieza queda mal conectada o trabaja demasiado pronto | Coordinar armado, vertido, curado y descimbrado con el resto de la obra |
Si tuviera que resumirlo en una frase, diría que la riostra falla menos por “falta de hormigón” que por falta de criterio en el detalle. Y eso nos lleva a la confusión más frecuente: los nombres parecidos no significan el mismo comportamiento resistente.
Riostra, viga centradora, tirante y puntal no son lo mismo
En muchos proyectos se usan estos términos casi como sinónimos, pero no conviene hacerlo. La función estructural cambia y, con ella, el cálculo, el armado y el detalle constructivo. Yo prefiero definir primero el mecanismo resistente y luego ponerle nombre.
| Elemento | Cómo trabaja | Uso típico | Precaución clave |
|---|---|---|---|
| Riostra | Arriostra y enlaza elementos para limitar desplazamientos y deformaciones | Cimentaciones, pórticos, entramados y estructuras temporales | No confundirla con un apoyo continuo sobre el terreno |
| Viga centradora | Ayuda a corregir o compensar una excentricidad entre cargas y apoyos | Zapata de medianería, esquina o apoyos descompensados | Debe verificarse según la distribución real de esfuerzos |
| Tirante | Trabaja principalmente a tracción | Cerchas, arcos, estructuras metálicas y de madera | Su fallo suele venir por conexiones o por pérdida de sección útil |
| Puntal | Trabaja principalmente a compresión | Apuntalamientos y soportes provisionales | Hay que revisar pandeo, esbeltez y apoyo en extremos |
En obra, escucharás estos nombres mezclados con cierta libertad, y no siempre pasa nada si la intención se entiende. Pero en memoria de cálculo esa ambigüedad no ayuda. Cuando el proyecto especifica mal el papel de cada elemento, el constructor termina resolviendo a base de criterio propio, y ahí es donde empiezan los problemas.
Lo que reviso antes de dar una solución por buena
Cuando analizo una riostra, no me quedo en la pieza aislada. Miro el sistema completo. La pregunta correcta no es solo “¿aguanta la riostra?”, sino “¿qué está obligando a la estructura a necesitarla y cómo se transmite el esfuerzo hasta el terreno?”.
- El estudio geotécnico, porque sin conocer el suelo no puedes saber si el atado es suficiente o si hace falta otra cimentación.
- La continuidad estructural, especialmente en uniones con zapatas, pilares o muros.
- El camino de las cargas, para comprobar si la riostra arriostra, centra o simplemente amarra.
- La durabilidad, con recubrimientos, corrosión, humedad y ambiente de exposición bien resueltos.
- La secuencia constructiva, porque una riostra mal ejecutada en la fase de obra pierde parte de su sentido antes de que el edificio empiece a trabajar.
Si todo eso está claro, la riostra cumple su papel con discreción, que es justo lo que se espera de una buena solución estructural. Si no lo está, la pieza puede seguir llamándose riostra, pero ya no trabajará como una de verdad: se convertirá en un elemento mal entendido dentro de una estructura que necesita algo más que un simple atado.
