Las partes de un apeo y cómo se sostiene una estructura temporal

Un apeo bien resuelto no busca solo “aguantar” una estructura: busca recoger la carga, ordenarla y llevarla a un apoyo seguro mientras se repara, modifica o desmonta un elemento. Cuando explico las partes de un apeo, siempre empiezo por una idea simple: ninguna pieza trabaja sola, y el conjunto vale tanto como su base, sus uniones y su arriostramiento. Aquí repaso esas piezas, cómo trabajan entre sí y qué errores conviene evitar en obra, con una mirada práctica pensada para edificación y rehabilitación en España.

Qué es un apeo y cuándo se usa

En la práctica, yo entiendo el apeo como un sistema estructural provisional que toma una parte de la carga y la conduce a otra zona capaz de soportarla. En la UPV se describe precisamente como un equilibrio de fuerzas entre la estructura intervenida y sus apoyos temporales, y esa idea es la que mejor ayuda a leer cualquier montaje en obra.

Se usa cuando hay que intervenir sobre un muro, una fachada, un forjado, una viga o un hueco, y no se quiere dejar la estructura “al aire” mientras dura la obra. También aparece en demoliciones parciales, cambios de uso, apertura de huecos y reparaciones donde la resistencia original ya no es suficiente o todavía no se ha alcanzado, como ocurre en elementos de hormigón recién ejecutados.

Conviene no confundirlo con el refuerzo definitivo. Un refuerzo se integra en la estructura para quedarse; el apeo, en cambio, nace para durar lo justo y permitir que la intervención avance sin comprometer la estabilidad. Esa diferencia parece sutil, pero en obra cambia casi todo: el criterio de cálculo, el tipo de pieza y hasta la forma de desmontarlo.

Desde ahí tiene sentido mirar las piezas una por una, porque un apeo falla casi siempre por un detalle de conjunto y no por una sola barra mal escogida.

Las partes de un apeo y lo que hace cada una

Si tuviera que resumirlo en una frase, diría que un apeo se compone de piezas de contacto, piezas de transmisión y piezas de estabilización. En cada obra cambian los nombres y la geometría, pero la lógica se repite.

El Instituto Valenciano de la Edificación distingue con claridad entre apeos ligeros y pesados, y esa clasificación ayuda mucho a no mezclar piezas que no responden igual. En un sistema ligero, por ejemplo, el ajuste fino y la rapidez de montaje pesan más; en uno pesado, la masa, la permanencia y la capacidad de recibir cargas grandes cambian la lógica de la solución.

Lo que yo no perdería de vista es esto: el apoyo superior recoge, la pieza intermedia transmite y la base distribuye. Si una de esas tres fases está mal resuelta, el conjunto queda cojo aunque el resto esté bien montado.

Cómo viaja la carga dentro del sistema

Para entender de verdad un apeo hay que seguir el recorrido de la carga, no solo nombrar sus piezas. Yo suelo leerlo como una cadena muy simple:

1. La carga nace en el elemento que se quiere sostener, por ejemplo un forjado, una viga o un muro.
2. El cabezal, la sopanda o la pieza de contacto recoge esa carga y evita que se concentre en un punto pequeño.

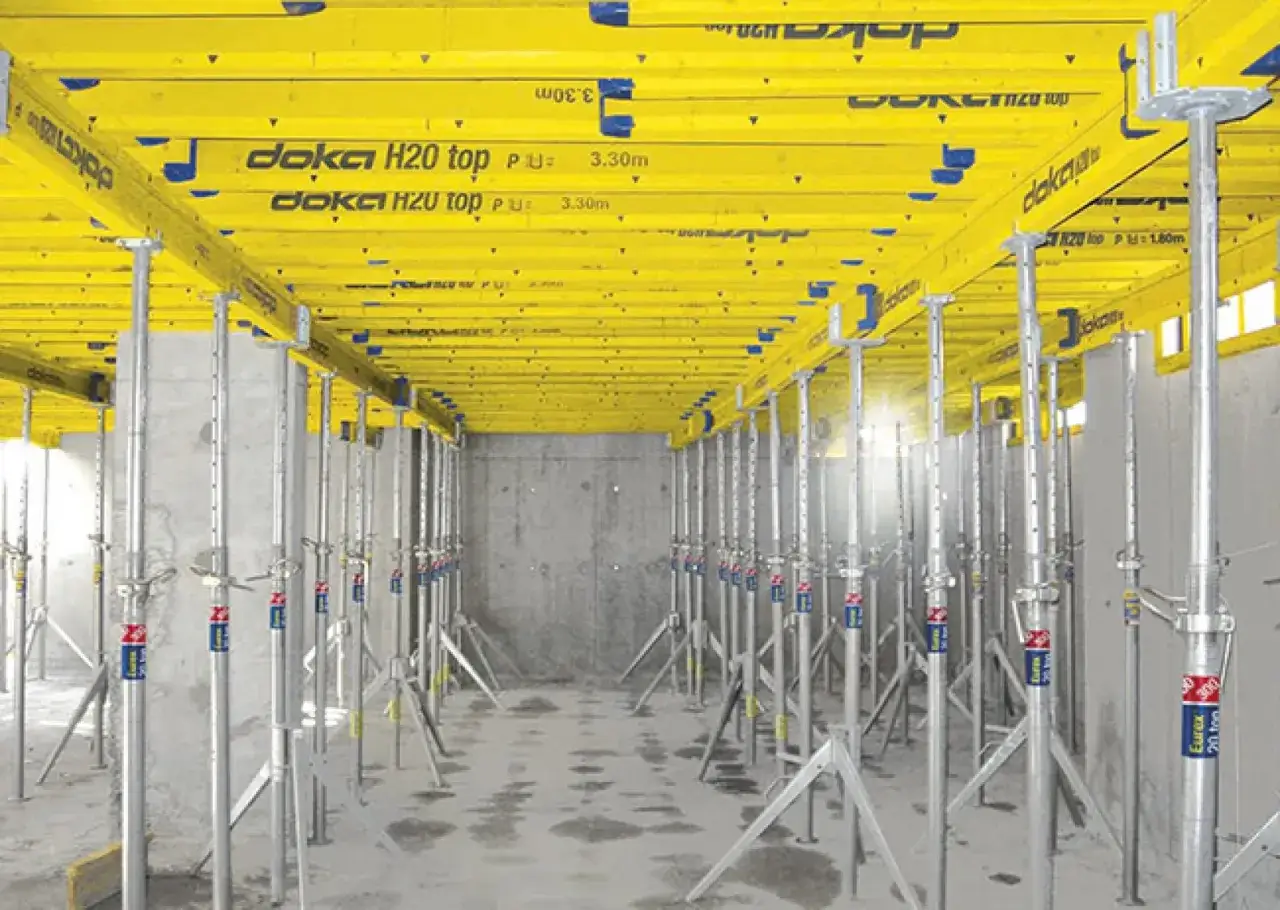

3. Los puntales, tornapuntas o codales la conducen hacia abajo, normalmente por compresión.
4. El durmiente o la base de apoyo reparte la reacción sobre el suelo, la solera o el forjado receptor.
5. El terreno o la estructura inferior absorben finalmente esa carga sin deformarse de forma inadmisible.

En ese camino hay dos cuestiones que casi siempre deciden el éxito. La primera es la alineación: cuanto más excéntrica es la carga, más fácil resulta que aparezcan giros, pandeos o asentamientos irregulares. La segunda es la capacidad del apoyo inferior: de poco sirve un buen puntal si el durmiente trabaja sobre un soporte débil, fisurado o mal compactado.

Cuando el apeo descarga sobre terreno, yo lo trato como un problema estructural y geotécnico a la vez. No basta con que el apoyo “quepa”; tiene que repartir bien la presión y no hundirse. Y si el trabajo afecta a hormigón fresco, tampoco conviene improvisar el desapuntalado: la retirada debe responder a la resistencia alcanzada y al criterio técnico, no solo al calendario. En muchas obras se toma como referencia aproximada un periodo de 28 días para alcanzar buena parte del desarrollo resistente del hormigón, pero esa cifra nunca sustituye al cálculo ni a la comprobación real de la obra.

Cuando esta cadena de cargas está clara, ya se puede decidir qué tipo de apeo conviene y cuánto tiempo debe permanecer en servicio.

Tipos de apeo que más se usan en obra

Más que por el nombre comercial, yo los separaría por su comportamiento y por la cantidad de carga que tienen que asumir. Esa división evita muchas discusiones confusas en obra y ayuda a escoger mejor.

Esta es una de esas decisiones donde conviene ser frío: más pesado no siempre significa mejor. Un apeo pesado puede tener sentido cuando interesa una solución masiva y estable, pero en trabajos de urgencia o en espacios reducidos suele ser preferible un sistema ligero, siempre que la carga y la geometría lo permitan. La clave no está en el material “más fuerte”, sino en el más coherente con la obra.

Cuando el sistema elegido encaja con el tiempo de uso, la accesibilidad y la carga real, la ejecución se vuelve mucho más limpia. Y a partir de ahí el problema ya no es solo elegir, sino montar sin introducir errores innecesarios.

Errores que convierten un buen apeo en uno frágil

La mayoría de fallos no aparecen por azar. Aparecen porque alguien subestima una carga, ignora una base mal resuelta o deja el sistema sin la rigidez lateral que necesita. Yo suelo fijarme en estos puntos:

• Apoyar sobre una base no verificada, ya sea un terreno blando, una solera agrietada o un forjado que no fue pensado para recibir esa reacción.
• Olvidar el arriostramiento, confiando solo en puntales verticales cuando el sistema necesita estabilidad lateral.
• Trabajar con piezas deformadas, corroídas o dañadas, especialmente en equipos reutilizados muchas veces.
• Mezclar componentes incompatibles, por ejemplo unir elementos de distintas series sin comprobar encajes, capacidades o tolerancias.
• Dejar excesiva extensión libre en los puntales, porque aumenta el riesgo de inestabilidad y reduce la capacidad útil.
• Desapuntalar antes de tiempo o sin una secuencia clara, algo especialmente delicado en hormigón o en elementos que todavía redistribuyen esfuerzos.
• No prever cambios de carga durante la obra, como acopios, tránsito de maquinaria o golpes accidentales sobre el sistema.

En las patologías de obra, el problema rara vez es un único tubo. Suele ser una combinación de base deficiente, carga mal entendida y falta de control durante la ejecución. Por eso insisto tanto en revisar el conjunto y no solo la pieza visible.

Si se detecta cualquiera de esas situaciones, mi recomendación es clara: revisar antes de seguir cargando el sistema. Una corrección pequeña a tiempo evita una inestabilidad grande después.

Lo que reviso antes de dar un apeo por bueno

Hay una lista corta que yo no me saltaría nunca. No hace falta complicarla, pero sí cumplirla con disciplina:

• La carga a sostener está identificada y su recorrido está claro.
• La base inferior puede recibir la reacción sin hundirse ni fisurarse.
• Las piezas principales trabajan alineadas y no en torsión.
• Existe arriostramiento suficiente para impedir desplazamientos laterales.
• Las uniones, calces y apoyos tienen contacto firme, sin holguras peligrosas.
• El plan de montaje y desmontaje está definido antes de empezar.
• Si el apeo depende de hormigón o fábrica reciente, la liberación se hace con criterio técnico y no por simple plazo.

Si tuviera que resumirlo de forma muy directa, diría que un apeo fiable no es el que “se ve robusto”, sino el que reparte bien las cargas, se apoya donde debe y mantiene su geometría hasta el final de la intervención. Cuando esas tres cosas fallan, el problema no está en una pieza aislada, sino en cómo se ha concebido el sistema completo. Y ahí es donde una buena revisión técnica marca la diferencia entre una solución temporal correcta y una improvisación que solo aguanta hasta el siguiente susto.
