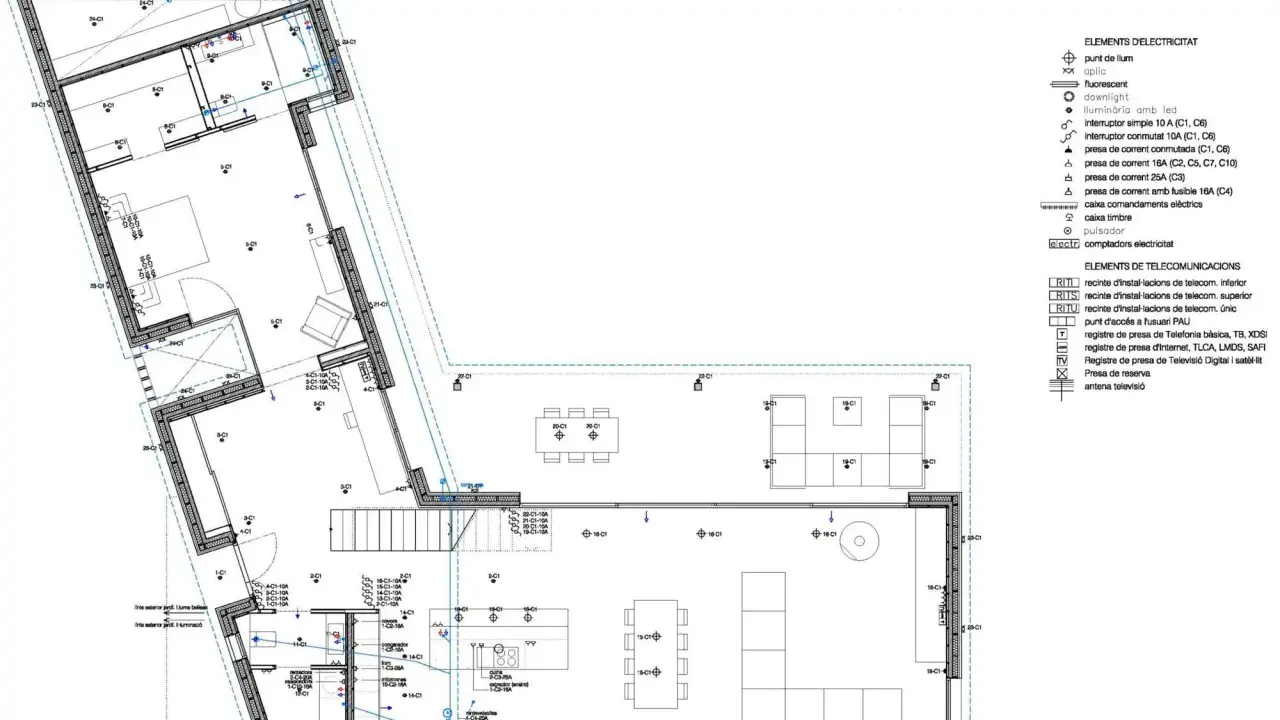

Planos de obra detallados con símbolos eléctricos y de telecomunicaciones. Muestra la distribución de puntos de luz, enchufes, interruptores y tomas de TV/Internet.

Escrito por

Yago Robledo

Publicado el

31 may 2026

Índice

Los planos de obra bien resueltos son la diferencia entre una idea que se entiende en el despacho y una obra que se puede ejecutar sin improvisaciones costosas. Aquí explico qué debe contener una documentación técnica sólida, cómo leerla con criterio y qué detalles importan de verdad cuando intervienen cimentaciones, excavaciones o taludes. También verás por qué el terreno no es un dato secundario, sino una parte activa del proyecto.

Lo esencial que conviene tener claro antes de revisar un proyecto

  • La documentación de ejecución debe definir la obra con precisión suficiente para construirla sin ambigüedades.
  • No existe un número fijo de láminas: deben incluirse tantas como hagan falta para entender cada solución.
  • Las plantas suelen leerse a 1:100 o 1:50; los detalles, a 1:20, 1:10 o 1:5.
  • El estudio geotécnico debe llegar pronto, porque puede cambiar la cota, el tipo y la lógica de la cimentación.
  • En taludes y muros, el drenaje y la protección frente a erosión son tan importantes como la geometría.
  • La obra avanzada sin coherencia entre arquitectura, estructura y terreno acaba generando modificaciones y sobrecostes.

Qué resuelve una documentación gráfica bien hecha

Yo suelo separar dos cosas que a menudo se mezclan: una documentación que inspira y otra que permite construir. La segunda es la importante en obra. El Código Técnico deja claro que el proyecto de ejecución desarrolla el básico y define la obra en su totalidad, sin rebajar prestaciones ni dejar huecos interpretativos; en la práctica, eso significa que cada plano debe servir para tomar decisiones, no para generar dudas.

En una obra bien planteada, la documentación gráfica coordina arquitectura, estructura, instalaciones y terreno. Eso vale tanto para una vivienda unifamiliar como para una ampliación, una rehabilitación o una contención en parcela con pendiente. Cuando esa coordinación falla, aparecen los problemas clásicos: niveles que no encajan, zapatas que invaden una instalación, muros que no respetan el talud natural o detalles que se resuelven “sobre la marcha”.

Si hay rehabilitación, además, hace falta leer el edificio existente con honestidad: qué se conserva, qué se demuele y qué parte del soporte original condiciona lo nuevo. Esa capa previa es la que muchas veces explica por qué una solución aparentemente simple termina requiriendo refuerzos, recalces o drenajes que no estaban previstos al principio.

Por eso, antes de mirar el dibujo, yo me hago una pregunta muy simple: ¿este conjunto de planos permite ejecutar la obra sin adivinar nada? Si la respuesta es no, la documentación todavía no está madura. Y esa idea nos lleva a lo que realmente debe contener.

Qué debe incluir un conjunto sólido de planos de obra

No existe un número cerrado de láminas. La documentación debe contener tantas como sean necesarias para definir la intervención con detalle suficiente. En rehabilitación, además, conviene incorporar los planos del estado previo para no perder la referencia de lo existente. Lo importante no es acumular hojas, sino cubrir cada decisión constructiva con claridad.

Tipo de plano Qué debe aclarar Qué pasa si falta
Situación y emplazamiento Parcela, norte, accesos, retranqueos, alineaciones y relación con el entorno Se pierde la conexión con la normativa urbanística y con la implantación real
Plantas generales Distribución, usos, cotas y elementos fijos Aparecen dudas de funcionalidad y cambios en obra
Secciones y alzados Alturas, niveles, espesores, pendientes y volumen Se descontrolan encuentros, rasantes y huecos
Cimentación y estructura Apoyos, armado, nudos, juntas y criterios de control La ejecución pierde precisión y sube el riesgo de ajuste en obra
Urbanización, drenaje y contención Acometidas, evacuación de agua, muros, cunetas y protecciones El terreno acaba imponiendo patologías evitables
Detalles constructivos Encuentros singulares, refuerzos, juntas y remates Los puntos sensibles se resuelven tarde y a ojo

Las escalas habituales ayudan a ordenar esa lectura: 1:100 o 1:50 para plantas generales, 1:50 o 1:100 para secciones, y 1:20, 1:10 o 1:5 para detalles. Yo no me fijo solo en la escala; también compruebo si la pieza crítica está dibujada con suficiente nivel de precisión. Un buen detalle puede evitar una mala interpretación, pero un mal detalle suele multiplicar las dudas.

En proyectos pequeños, los errores más caros no suelen estar en la planta principal, sino en los encuentros: una zapata junto a una acometida, un murete de contención que no recoge el agua, una junta mal prevista o una escalera que no cuadra con el forjado. Ahí es donde la documentación demuestra si está hecha para enseñar o para ejecutar.

Cómo leerlos sin perder el hilo en obra

Yo empiezo siempre por lo mismo: versión, escala y cotas de referencia. Si una lámina está desactualizada o si la cota cero no queda clara, todo lo demás pierde fiabilidad. La cota es la altura de cada punto respecto a una referencia; el replanteo, en cambio, es llevar esa geometría al terreno real. Son conceptos distintos y conviene no mezclarlos.

  1. Comprueba la escala y la fecha. Una planta a 1:100 sirve para entender el conjunto; un detalle a 1:20 sirve para construir un encuentro concreto. Si la impresión cambia la escala o si la revisión no está clara, hay que parar y verificar.
  2. Lee primero la leyenda y los símbolos. Antes de medir, identifica ejes, niveles, tipos de línea, materiales y referencias cruzadas. Muchos errores nacen de asumir que todos interpretamos igual un mismo símbolo.
  3. Salta de planta a sección. La planta explica la distribución; la sección explica lo que la planta oculta: alturas, espesor de forjados, relación con el terreno y continuidad estructural.
  4. Busca los puntos singulares. Encuentros con muros, cambios de material, huecos grandes, apoyos puntuales, juntas y remates. Si no están resueltos, la obra termina inventando la solución.
  5. Contrasta el plano con las mediciones. La representación gráfica y el presupuesto deben contar la misma historia. Si no, alguien está leyendo una versión distinta del proyecto.

En un proyecto técnicamente serio, la lectura no es lineal: va del conjunto al detalle y vuelve otra vez. Esa ida y vuelta es la que permite detectar incoherencias antes de que aparezca la excavadora. Y cuando el terreno entra en juego, esa revisión deja de ser recomendable y pasa a ser obligatoria en la práctica.

Lo geotécnico que marca la diferencia en cimentaciones y taludes

Aquí es donde un proyecto puede ganar solidez o convertirse en una fuente de improvisaciones. El DB-SE-C del Código Técnico considera el estudio geotécnico como el compendio de información cuantificada sobre el terreno necesaria para dimensionar cimientos y otras obras. Yo lo traduzco así: sin conocer bien el suelo, el plano está incompleto aunque el dibujo sea impecable.

El estudio geotécnico no debería llegar tarde

El terreno puede modificar la concepción estructural, el tipo de cimentación y hasta su cota de apoyo. Por eso el estudio geotécnico debe entrar en fase inicial del proyecto, antes de que la estructura quede cerrada del todo. Si el subsuelo es heterogéneo, si hay rellenos recientes, si existe nivel freático o si el solar está en ladera, el reconocimiento debe ser todavía más cuidadoso.

Yo desconfío de cualquier obra en la que el terreno se trate como una nota al margen. Un sondeo bien leído puede ahorrar una zapata sobredimensionada, un recalce innecesario o una losa que luego trabaja mal por asientos diferenciales. En suelos blandos, expansivos o con agua, el problema no suele ser solo la resistencia: también importan las deformaciones y la durabilidad.

Cimentaciones y terreno trabajan como un sistema

La cimentación no “descansa” sobre el terreno; interactúa con él. Esa interacción condiciona los esfuerzos, los asientos y la respuesta a largo plazo. El Código Técnico insiste en comprobar la capacidad portante y la aptitud al servicio, y eso implica mirar tanto la resistencia como la deformación. En la práctica, lo que más me interesa es saber si el terreno admite la carga sin asentamientos excesivos y si esa respuesta será uniforme.

En una parcela con arcillas expansivas, por ejemplo, el plano de cimentación debería reflejar mucho más que una profundidad de apoyo. Harán falta criterios de control de humedad, separación de drenajes, posibles juntas y, en algunos casos, soluciones que limiten la transmisión de movimientos al edificio. En cambio, sobre un estrato competente y homogéneo, la solución puede ser más simple, pero no por ello menos exigente en ejecución.

Lee también: Conexiones mecánicas en construcción, qué son y cuándo convienen

Taludes y contenciones necesitan drenaje, no solo inclinación

Si hay excavación, desmonte o un talud de relleno, la geometría por sí sola no garantiza estabilidad. El CTE exige considerar la erosión potencial, proteger los taludes expuestos y disponer un sistema adecuado de drenaje superficial e interno para evitar acumulaciones de agua en el trasdós. Eso, que suena técnico, en obra se resume con una idea muy sencilla: el agua es el enemigo silencioso de las contenciones.

También conviene distinguir entre talud temporal y talud permanente. El primero puede tolerar una vida corta y unas fases de ejecución concretas; el segundo debe comportarse durante toda la vida útil de la obra. Yo no trataría igual un corte provisional de excavación que un talud que va a quedar visto y expuesto a lluvia, escorrentía y cambios de humedad. Ahí el margen de error se reduce mucho.

Cuando el terreno es complejo, no basta con dibujar un muro más grueso. A veces la solución razonable es cambiar la geometría, introducir bermas, mejorar el drenaje, variar la cota de implantación o incluso replantear el sistema de contención. La buena noticia es que estas decisiones todavía cuestan poco si se toman en proyecto; la mala es que se vuelven caras cuando ya hay maquinaria, armado y hormigón comprometidos.

Los fallos que más se repiten cuando se trabaja con documentación incompleta

  • Usar una versión antigua de la lámina y ejecutar una solución ya modificada en el despacho.
  • No coordinar cotas entre arquitectura, estructura y urbanización, especialmente en accesos, forjados y rampas.
  • Olvidar el terreno real: rellenos, estratos blandos, agua subterránea o un talud natural que no admite la solución prevista.
  • Resolver los detalles críticos “en obra”, como juntas, encuentros de muros, pasos de instalaciones o drenajes de contención.
  • No reflejar las modificaciones introducidas por dirección facultativa o por la propia ejecución, y acabar con una documentación que ya no describe lo construido.
  • Confiar en un plano bonito pero poco ejecutable, donde faltan medidas, referencias o criterios de control.

Mi criterio es bastante simple: si una discrepancia se detecta antes de excavar, suele tener arreglo; si se detecta con el acero cortado o con el hormigón programado, la solución ya cuesta tiempo, dinero y nervios. Por eso insisto tanto en la coordinación previa. Una obra pequeña puede soportar cierto nivel de improvisación; una obra con cimentaciones delicadas o con contención ya no.

También me parece un error subestimar la relación entre documentación y presupuesto. Cuando faltan detalles, la medición se vuelve menos fiable, aparecen partidas provisionales y el contratista termina cargando incertidumbre donde no la debería haber. Esa incertidumbre casi nunca sale gratis.

La revisión que evita improvisaciones cuando ya hay maquinaria en la parcela

Antes de dar por cerrada la documentación, yo reviso cinco cosas que rara vez fallan si están bien resueltas y que suelen anticipar problemas cuando no lo están. No es una lista teórica; es el filtro que usaría en una obra real para reducir sorpresas.

  • Que la base topográfica, el estudio geotécnico y las cotas de proyecto digan lo mismo.
  • Que cada elemento estructural tenga su detalle suficiente y su escala correcta.
  • Que el drenaje de excavaciones, muros y cubiertas no quede ambiguo.
  • Que las fases de excavación y contención estén claras si el terreno obliga a trabajar por etapas.
  • Que la documentación final pueda reflejar realmente lo ejecutado, sin tener que reconstruir decisiones a posteriori.

Si todo eso encaja, el conjunto de planos deja de ser una carpeta bonita y se convierte en una herramienta de obra. Y en proyectos con suelo complicado, esa diferencia se nota en cada replanteo, en cada cota y en cada decisión que evita rehacer lo que ya estaba mal desde el papel.

Preguntas frecuentes

Debe definir la intervención con precisión suficiente para construirla sin dudas: situación y emplazamiento, plantas generales, secciones y alzados, cimentación y estructura, urbanización, drenaje, contención y detalles constructivos. No existe un número fijo de láminas; hay que incluir tantas como sean necesarias para resolver cada solución.

Primero hay que comprobar la versión, la escala y las cotas de referencia. Después conviene leer la leyenda y los símbolos, saltar de la planta a la sección para entender alturas y encuentros, y revisar los puntos singulares, como juntas, cambios de material o pasos de instalaciones. También hay que contrastar el plano con las mediciones para que presupuesto y dibujo cuenten la misma historia.

Porque el terreno puede cambiar la concepción estructural, el tipo de cimentación y hasta la cota de apoyo. Es especialmente importante si hay rellenos recientes, nivel freático, arcillas expansivas o una parcela en ladera. La cimentación interactúa con el suelo, así que no basta con conocer su resistencia: también hay que comprobar su deformación y si esa respuesta será uniforme.

No basta con dibujar la geometría. El proyecto debe prever drenaje superficial e interno para evitar acumulaciones de agua en el trasdós y proteger el talud frente a la erosión. También conviene distinguir entre talud temporal y permanente, porque no soportan las mismas condiciones ni durante el mismo tiempo.
