Las uniones mecánicas son una de las decisiones más sensibles en obra porque de ellas depende cómo se transmiten las cargas, cuánto se tarda en montar y si una reparación futura será sencilla o un problema. En construcción y geotecnia no hablo solo de tornillos: también entran placas de anclaje, pernos, manguitos, anclajes al hormigón y soluciones para micropilotes o recalces. En este artículo explico qué son, dónde funcionan mejor, qué tipos se usan de verdad y qué errores conviene evitar cuando el detalle deja el papel y llega a la obra.
Lo esencial para no confundir un detalle de montaje con una solución estructural
- Una conexión mecánica no es solo un herraje; es parte del camino de cargas.
- En estructuras, cimentaciones y contenciones, el tipo de esfuerzo manda más que el nombre comercial.
- Los sistemas atornillados y los empalmes mecánicos ganan cuando hay rapidez, control e inspección.
- La corrosión, la fatiga y la mala ejecución suelen causar más fallos que el propio concepto de la unión.
- En España, yo la revisaría siempre con el Código Estructural y con el montaje real en mente.
Qué entra realmente en una conexión mecánica

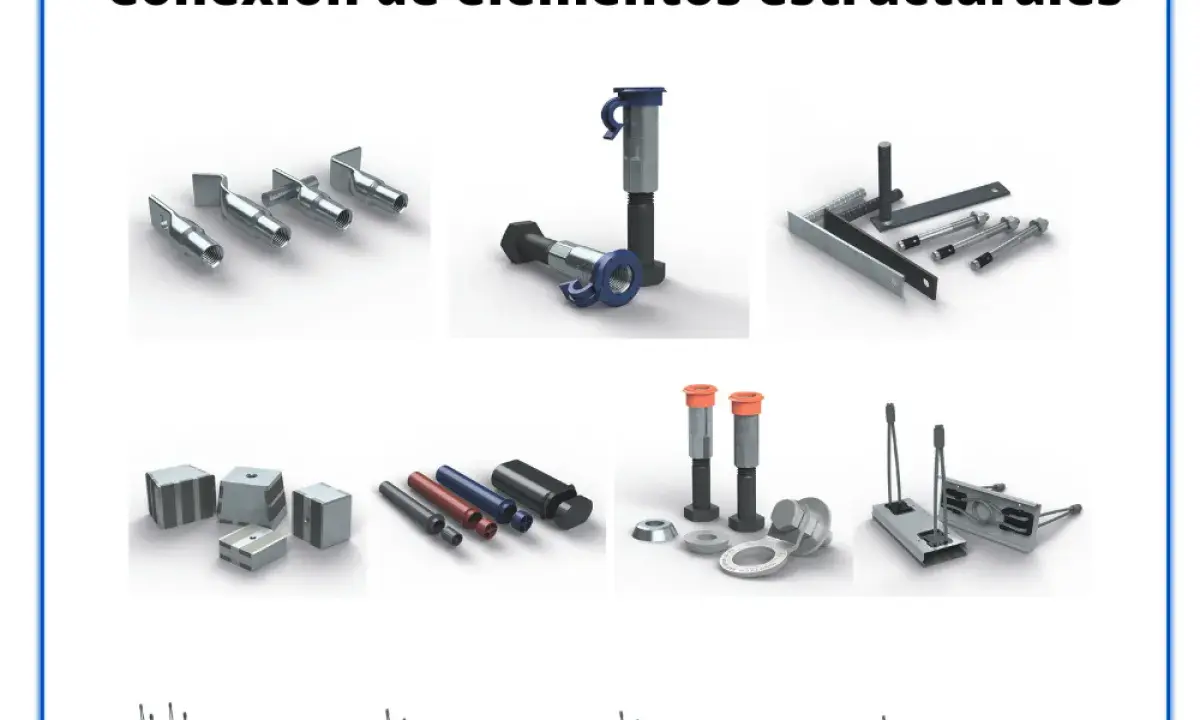

Yo la defino de forma simple: es un sistema en el que dos o más piezas se unen mediante elementos auxiliares que permiten transmitir tracción, cortante, compresión o flexión sin depender de la fusión de materiales. En esa familia caben los tornillos estructurales, las placas base, las tuercas y arandelas, los manguitos roscados, los anclajes al hormigón y muchos empalmes de armadura.
Lo importante no es solo que la unión “aguante”, sino cómo lo hace. Hay uniones que trabajan por apoyo, otras por fricción y otras por anclaje; por eso dos detalles que parecen parecidos pueden comportarse de forma muy distinta cuando llegan cargas variables, vibración o fisuración del soporte. También conviene recordar que no todas son desmontables: una pieza atornillada puede desmontarse, pero un empalme inyectado o un anclaje sellado deja de ser reversible en la práctica.
Desde el punto de vista de proyecto, esto cambia mucho el enfoque. El detalle no se puede tratar como un accesorio final, porque la ruta de cargas, la inspección y la durabilidad nacen precisamente en la unión. Con esa base, tiene sentido ver dónde aportan valor de verdad y dónde solo complican la obra.
Dónde aportan más valor en construcción y geotecnia
Yo veo estas soluciones en tres escenarios principales: estructuras metálicas, elementos prefabricados de hormigón y obras donde el terreno obliga a resolver apoyos, recalces o contenciones con precisión. En una nave o un pórtico de acero, una unión atornillada acelera el montaje y facilita la inspección; en una cimentación, un perno de anclaje puede fijar una placa base a la zapata; y en una pantalla o un talud, un anclaje o un micropilote puede transferir esfuerzos al terreno cuando el sistema tradicional no basta.
La guía del Ministerio de Transportes sobre micropilotes los sitúa, de forma habitual, en diámetros de 80 a 300 mm. Ese rango ayuda a entender por qué son tan útiles en recalces y refuerzos: necesitan poca sección, se instalan en espacios reducidos y permiten trabajar en suelos o frentes donde otras soluciones serían demasiado invasivas.
En la práctica, yo los asocio sobre todo a obras con restricciones reales: sótanos con poco acceso, consolidación de cimentaciones existentes, estabilización de laderas, refuerzo de muros o rehabilitación estructural. Esa diversidad se entiende mejor si separo los sistemas más comunes y lo que espero de cada uno.
Los tipos que conviene distinguir antes de proyectar
Para no mezclar conceptos, yo suelo agruparlos según la parte de la obra que resuelven. No es una clasificación académica cerrada, pero sí útil para tomar decisiones.
| Tipo | Dónde lo uso | Ventaja principal | Punto débil |
|---|---|---|---|
| Atornilladas estructurales | Estructuras de acero, uniones de vigas y pilares, arriostramientos | Montaje rápido y control de obra más sencillo | Exigen buen apriete, acceso y protección frente a corrosión |
| Placa base con pernos de anclaje | Arranque de pilares, mástiles, maquinaria, marcos y apoyos sobre hormigón | Transfiere carga a la cimentación de forma clara | Muy sensible a tolerancias, nivelación y borde del hormigón |
| Empalmes mecánicos de armadura | Juntas de barras en pilares, pantallas, pilas y prefabricados | Evitan solapes largos y congestión de acero | Requieren compatibilidad exacta entre sistema, barra y ejecución |
| Micropilotes y anclajes al terreno | Recalces, contención, estabilización de taludes y refuerzo de cimentaciones | Funcionan bien en obra con poco espacio o acceso difícil | Dependencia alta de la perforación, la inyección y la calidad del terreno |
La lectura práctica es clara: cada tipo resuelve un problema distinto, y el error típico consiste en pedirle a uno que haga el trabajo de otro. Un tornillo no compensa una mala cimentación, igual que un micropilote no arregla una unión mal dimensionada. Si esto se entiende bien, el siguiente paso es comparar cuándo prefiero esta vía y cuándo no.
Cuándo prefiero esta solución y cuándo me inclino por otra
En proyectos reales, yo no elijo por costumbre sino por combinación de carga, montaje, durabilidad y posibilidad de inspección. El siguiente cuadro resume cómo suelo razonar el cambio entre una conexión mecánica, una soldadura o una solución monolítica.
| Escenario | Lo que busco | Qué suele funcionar mejor |
|---|---|---|
| Montaje rápido en estructura metálica | Velocidad, control visual y desmontaje parcial | Atornillado bien especificado |
| Zona con vibración o carga repetida | Ductilidad y verificación de fatiga | Detalle mecánico muy estudiado, no un simple apriete genérico |
| Apoyo sobre hormigón existente | Transferir carga sin dañar el soporte | Placa base y pernos dimensionados para el soporte real |
| Armadura muy congestionada | Eliminar solapes largos y facilitar hormigonado | Empalme mecánico certificado |
| Recalce o talud con acceso limitado | Llegar al estrato resistente sin abrir demasiada excavación | Micropilotes o anclajes al terreno |
En España, yo la leería siempre a la luz del Código Estructural y de la secuencia real de montaje, no como una tabla aislada. La experiencia me dice que una solución falla menos por su idea de base que por no encajar con el acceso, la tolerancia de ejecución o el ambiente al que va a quedar expuesta.
Los errores que más degradan su comportamiento
Cuando una unión mecánica da problemas, casi nunca es por una sola causa. Normalmente se combinan un cálculo optimista, un detalle poco ejecutable y una revisión en obra demasiado breve.
- Confundir resistencia con servicio: que una unión resista una carga no significa que soporte bien deformaciones, vibración o fatiga.
- Olvidar el soporte: el perno puede estar bien, pero si el hormigón, la soldadura de apoyo o el terreno están mal, el fallo aparece en el entorno de la unión.
- Subestimar la corrosión: humedad, ambiente marino, cloruros o filtraciones cambian por completo la vida útil del detalle.
- No controlar el apriete o la alineación: en atornillados, el montaje manda tanto como el cálculo.
- Usar piezas incompatibles: barras, manguitos, anclajes y placas no siempre son intercambiables aunque “parezcan iguales”.
- Descuidar tolerancias y acceso: una solución buena en plano puede ser inviable si no hay espacio para montar, tensar e inspeccionar.
Yo suelo insistir en que la unión no se revisa solo en el despacho; se revisa también al montar, al proteger y al documentar. Si ese control falla, el problema suele salir más tarde, cuando la obra ya está cerrada y corregir cuesta mucho más.
Lo que yo revisaría antes de dar el detalle por cerrado
Antes de considerar resuelto un detalle de este tipo, yo haría una comprobación muy simple: qué esfuerzo toma la unión, sobre qué material descarga, cómo se protege y quién la va a montar. Si una de esas cuatro respuestas es débil, el detalle todavía no está maduro.
- La trayectoria de cargas está clara y no depende de suposiciones implícitas.
- El soporte tiene suficiente capacidad, recubrimiento, espesor o confinamiento.
- La protección frente a corrosión y agua está definida desde proyecto.
- La obra puede ejecutar el montaje con herramientas y accesos reales, no ideales.
- La inspección posterior será posible, al menos en los puntos críticos.
Cuando cierro una solución así, prefiero pensar en su ciclo completo y no solo en el día del montaje. Esa es la diferencia entre una conexión que simplemente se instala y otra que sigue funcionando bien cuando la obra ya lleva años en servicio.
