Detalle constructivo de barandilla - claves, normativa y errores

Una barandilla bien resuelta no depende solo del material. Lo decisivo está en cómo se ancla, cómo protege el desnivel, qué huecos deja, cómo gestiona el agua y qué mantenimiento exigirá después. En obra, el fallo suele aparecer en el encuentro con el forjado, el peto o la impermeabilización, así que conviene mirar el sistema completo y no solo el perfil visible. Aquí explico qué debe incluir el detalle constructivo de una barandilla, qué pide la normativa española y qué decisiones evitan problemas reales en terrazas, escaleras, rampas y cubiertas.

Qué debe resolver realmente un detalle de barandilla

Cuando reviso una barandilla, no empiezo por la estética. Empiezo por la función: impedir la caída, resistir empujes, adaptarse al soporte y no crear un problema nuevo en el borde de la obra. Si el dibujo no responde a esas cuatro preguntas, el detalle está incompleto aunque esté limpio y bien presentado.

En la práctica, un detalle constructivo de barandilla debe dejar cerrados, como mínimo, estos puntos: la altura final medida sobre el pavimento terminado, el tipo de apoyo sobre el elemento estructural, la separación entre montantes o barrotes, el tratamiento de juntas y la forma de rematar el encuentro con el agua. También debe indicar qué parte soporta la carga real y cuál solo tiene una función de cerramiento. Esa distinción parece menor, pero en obra evita muchos malentendidos.

Yo suelo pensar en la barandilla como un pequeño sistema estructural y no como un accesorio. En balcones, escaleras, cubiertas transitables o bordes de taludes, la pieza visible es solo una parte del conjunto. Lo que no se ve, la placa base, el anclaje, el sellado, la protección anticorrosiva y el apoyo sobre el soporte, es lo que más afecta al resultado final.

La idea es simple: si el detalle no permite construir, mantener y verificar la solución, todavía no está cerrado. Y eso enlaza directamente con la normativa, que es donde se fijan los criterios mínimos que no conviene improvisar.

La normativa que condiciona el diseño en España

El CTE marca los límites que yo no dejo al criterio del industrial ni al del montaje de obra. En seguridad de utilización, la barandilla no solo tiene que existir, también tiene que tener una altura mínima, resistir un esfuerzo horizontal y evitar huecos peligrosos. En accesibilidad, además, el pasamanos y los remates cambian bastante la solución.

Hay una precisión que conviene recordar: el CTE considera rampa, a efectos de accesibilidad, los itinerarios cuya pendiente excede del 4%. No es un matiz menor, porque a partir de ahí cambian los requisitos de continuidad, pasamanos y protección lateral. También existe una excepción concreta delante de asientos fijos, donde la altura puede reducirse si la barandilla incorpora una banda horizontal específica y resiste una combinación de cargas más exigente.

Cuando la solución toca una fachada o una cubierta, además de la seguridad entra en juego la humedad. El propio documento de salubridad del CTE insiste en que los anclajes sobre planos horizontales deben resolver el encuentro para impedir la entrada de agua. En otras palabras: si la barandilla perfora la impermeabilización sin una solución seria, el problema no tarda en aparecer.

Con estas condiciones claras, ya se puede pasar a la parte que más suelo revisar en obra: el sistema constructivo y sus piezas reales.

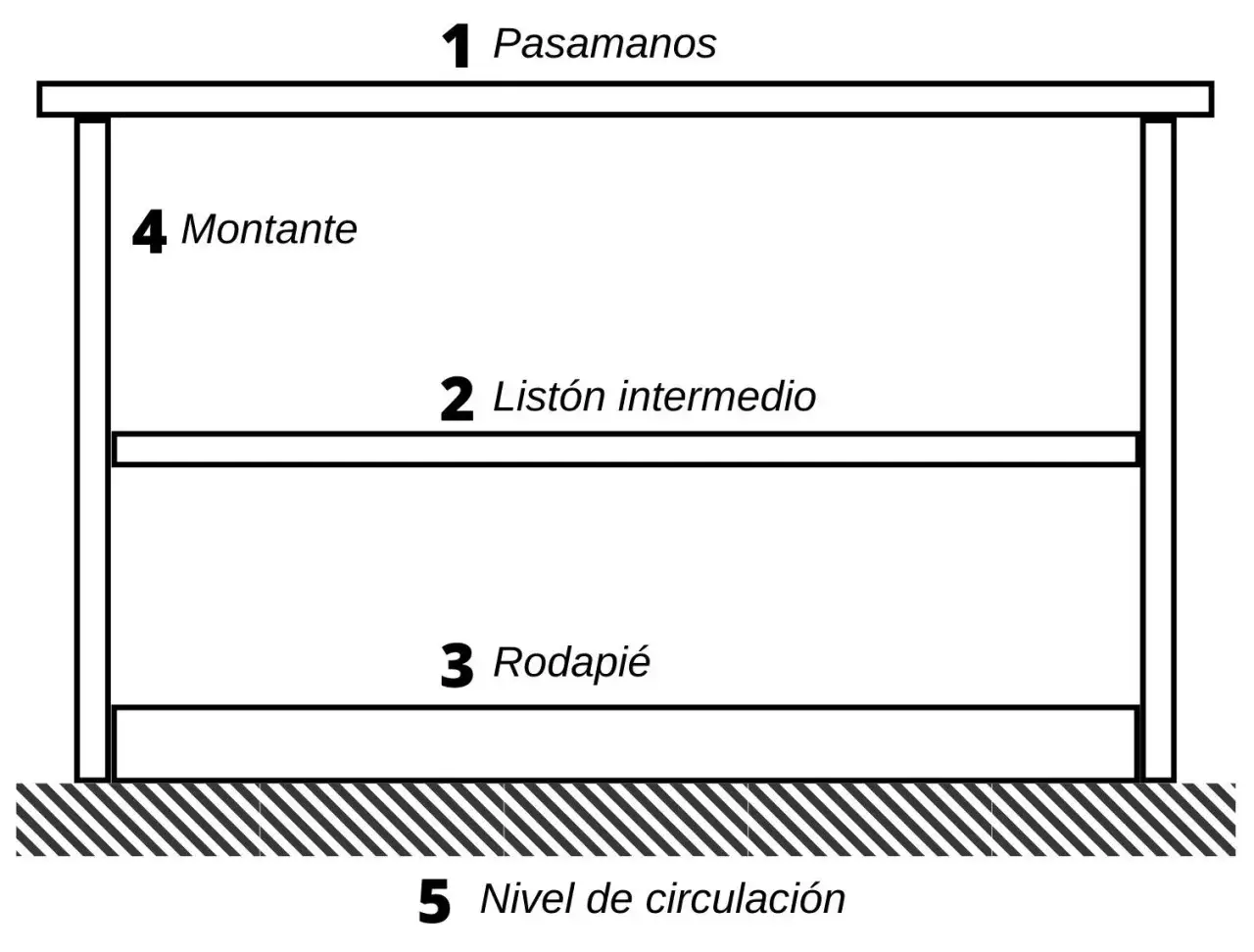

De qué piezas se compone una barandilla bien resuelta

Un detalle útil no dibuja solo el perfil exterior. Debe definir cada pieza que interviene en la estabilidad, el uso y el mantenimiento. Yo separo siempre el sistema en tres capas: la estructura resistente, los elementos de agarre o protección y los remates que garantizan durabilidad.

Montantes y pasamanos

Los montantes son los elementos verticales que transmiten la carga al soporte. El pasamanos, cuando existe, no es un adorno: ayuda al uso y puede convertirse en un elemento clave de seguridad, sobre todo en escaleras y rampas. En la documentación técnica conviene indicar su sección, el material, la altura final y la continuidad en los cambios de dirección. En exteriores, yo prefiero soluciones que no obliguen a “forzar” la mano ni a salvar remates incómodos.

Placas base, anclajes y fijaciones

La placa base y los anclajes son el corazón del detalle. Pueden resolverse con tacos mecánicos, anclaje químico, soldadura a pieza embebida o fijación oculta, pero la elección no debe hacerse por costumbre. Hay que comprobar el soporte, su espesor útil, el borde disponible y la calidad del material donde se fija. Si el soporte es un canto de forjado o un peto delgado, el error de cálculo o de replanteo se paga enseguida.

Lee también: Anclajes en geotecnia - tipos, usos y errores que debes evitar

Remates, zócalos y sellos

Los remates son la parte menos vistosa y, muchas veces, la más importante para que la barandilla dure. Un zócalo en rampas, un sellado correcto en la base, una albardilla bien resuelta sobre petos y un acabado anticorrosivo coherente con el ambiente marino o urbano marcan más diferencia que un perfil “bonito”. Aquí es donde se nota si el detalle fue pensado de verdad o solo dibujado para salir del paso.

Cuando el proyecto exige vidrio, barrotes o paneles macizos, el detalle también debe dejar claro cómo se sustituye una pieza rota, cómo se inspecciona el anclaje y qué tolerancias admite el montaje. Si no se puede mantener, tarde o temprano se degrada.

Los anclajes que mejor funcionan según el soporte

No existe un único anclaje bueno. Hay soluciones que funcionan muy bien sobre forjado, otras que se defienden mejor en el canto y otras que solo tienen sentido cuando el soporte existente limita mucho la intervención. La decisión correcta depende del borde disponible, del uso y de si hay impermeabilización o no.

Si el anclaje se realiza sobre un plano horizontal de fachada, el encuentro debe sellarse para impedir la entrada de agua. Y si se resuelve sobre cubierta, yo prefiero llevar la fijación a un paramento vertical o a una bancada que no rompa la impermeabilización más de lo imprescindible. Esa pequeña decisión evita filtraciones, oxidaciones y reclamaciones posteriores que nadie quiere gestionar.

En nudos bien hechos, el detalle no solo fija la barandilla, también ordena el agua y deja margen para la dilatación. Eso se aprecia mucho más en escaleras y rampas, donde el uso es continuo y los fallos se notan enseguida.

Escaleras, rampas y terrazas no se resuelven igual

Una barandilla de escalera, una protección de terraza y un pasamanos de rampa pueden parecer la misma familia, pero en realidad responden a riesgos distintos. En escalera manda la continuidad del agarre; en terraza manda la protección frente al desnivel; en rampa, además, entra la accesibilidad.

En rampas accesibles, el detalle cambia de verdad: el pasamanos debe ser continuo en todo el recorrido, también en las mesetas, y conviene prolongarlo 30 cm en los extremos cuando el tramo supera los 3 m. Además, el borde libre necesita un zócalo o protección lateral de 10 cm mínimo. No es un capricho normativo, es una forma de evitar caídas de bastones, ruedas pequeñas, pies o incluso objetos que se deslizan por gravedad.

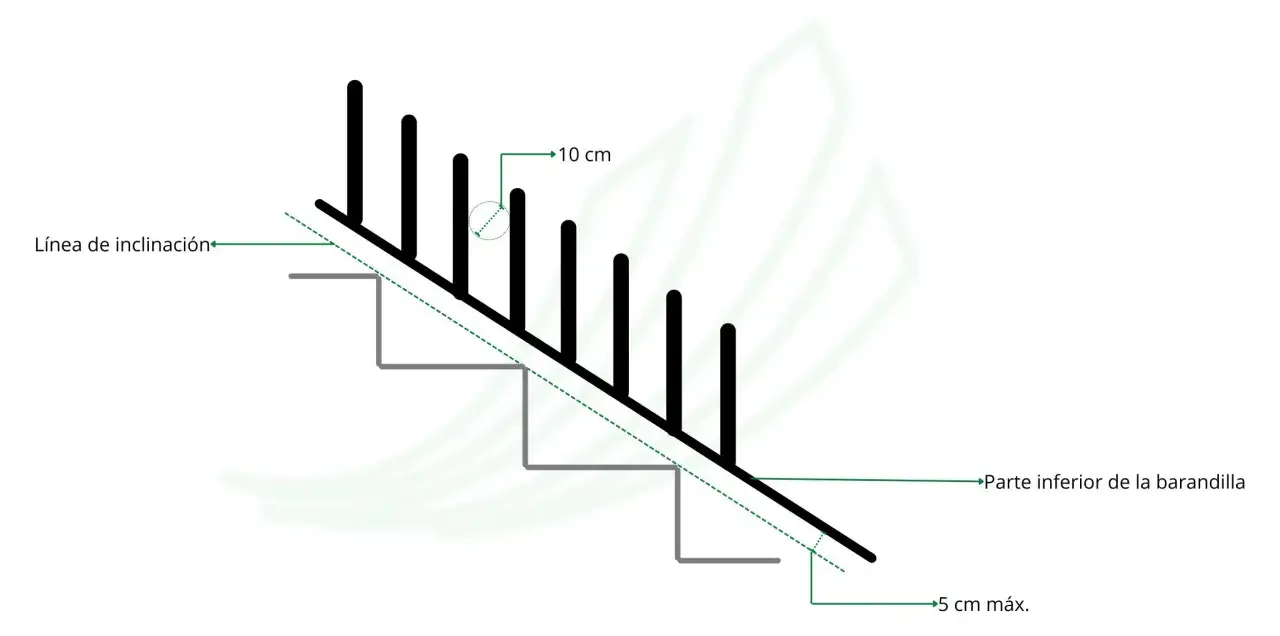

En escaleras, la barandilla debe seguir la línea de los peldaños y no interrumpir el gesto de la mano. Aquí yo suelo vigilar dos cosas: la altura real del pasamanos, que debe quedar entre 90 y 110 cm, y la forma de los soportes. Si los soportes invaden demasiado el paso de la mano, el conjunto cumple en plano pero falla en uso.

En terrazas y balcones, el problema suele ser otro: la barandilla debe resistir empujes, pero también convivir con la impermeabilización, el pavimento exterior y, a veces, con una albardilla o un peto. Cuando hay agua y movimiento térmico, una solución aparentemente simple puede complicarse enseguida. Por eso me gusta que el detalle deje claro dónde termina la estructura y dónde empieza el remate de estanqueidad.

Si el frente es un área de público, un graderío o una zona donde los usuarios puedan empujar de manera más intensa, conviene tratar la protección como una barrera más exigente. Ahí no basta con “que parezca sólida”: la capacidad resistente tiene que estar explícitamente verificada y dibujada.

Cómo redactar un detalle constructivo que sirva en obra

Cuando preparo o reviso este tipo de dibujo, sigo una secuencia muy simple. Me funciona porque obliga a cerrar las decisiones en el orden correcto, sin dejar huecos para interpretaciones después.

1. Defino el uso del espacio y el tipo de riesgo: escalera, terraza, rampa, cubierta o borde de desnivel.
2. Fijo la altura final, la posición del pasamanos y la separación entre elementos para evitar huecos peligrosos.
3. Selecciono el soporte real de anclaje y compruebo si admite placa base, fijación frontal, empotramiento o anclaje químico.
4. Resuelvo el encuentro con la impermeabilización, el goterón, la albardilla o el sellado perimetral.
5. Indico material, acabado, protección anticorrosiva, tornillería y sistema de unión.
6. Señalo tolerancias, juntas de dilatación si las hay y criterio de mantenimiento o sustitución.

Si el nudo es complejo, yo suelo dibujarlo en sección a una escala que permita leer espesores, juntas y tornillería con claridad. No me importa repetir el mismo punto en más de un alzado si eso evita una mala interpretación en obra. Lo que no debe pasar es que la dirección facultativa o el instalador tengan que adivinar el detalle.

También conviene anotar lo que muchas veces se olvida: distancia al borde del forjado, profundidad de empotramiento, tipo de resina o taco, clase de acero o tratamiento superficial y forma de resolver el cierre inferior. Cuando falta esa información, el montaje se adapta “como puede”, y ahí empiezan los problemas.

En una barandilla exterior, además, yo añado siempre una nota breve sobre corrosión y mantenimiento. No hace falta convertir el plano en una memoria técnica, pero sí dejar claro si la solución está pensada para ambiente urbano normal, expuesto o especialmente agresivo. Ese matiz cambia mucho la vida útil.

Los errores que más problemas dan en obra

Hay fallos que se repiten tanto que casi parecen inevitables, pero no lo son. En mi experiencia, la mayoría se evita si el detalle nace bien cerrado desde proyecto.

• Dejar el anclaje “a ojo” sin comprobar el espesor útil del soporte.
• Resolver la barandilla sin sellar el encuentro con fachada o impermeabilización.
• Elegir un acabado exterior incompatible con la exposición real al agua o a la corrosión.
• Colocar barrotes o perfiles que facilitan la escalada, sobre todo en zonas infantiles o de uso público.
• Olvidar el hueco entre el canto del forjado y la barrera, que en práctica conviene reducir al máximo; como criterio de buena práctica, yo intento no pasar de 3 cm cuando la solución lo permite.
• No prever la sustitución de piezas ni el acceso para inspección.
• Confundir un cerramiento decorativo con una barrera de protección estructural.

El error más caro suele ser el que parece pequeño: un sellado pobre, una chapa demasiado fina, una fijación mal centrada o una elección de material que no soporta el ambiente real. Cuando eso falla, el coste de reparación casi nunca es proporcional al detalle que lo originó.

También veo mucho una mala lectura del uso. Una barandilla pensada para vivienda no siempre vale para una escuela, una cubierta visitable o una zona de paso intensivo. Si cambia el uso, cambia la exigencia. Y si cambia la exigencia, el plano debe cambiar con ella.

Lo que yo revisaría antes de dar la barandilla por cerrada

Antes de considerar terminado un detalle, yo haría esta comprobación rápida:

• La altura final cumple con el uso y con el desnivel real, no con una cota teórica.
• Los huecos no permiten un paso peligroso ni facilitan la escalada.
• El anclaje está justificado sobre un soporte capaz de resistirlo.
• La impermeabilización, el sellado y el drenaje están resueltos.
• Los acabados y la tornillería son coherentes con la exposición ambiental.
• El montaje, la inspección y la reposición futura siguen siendo posibles.

Si esas seis cosas están claras, la barandilla deja de ser un elemento secundario y pasa a ser una solución bien pensada. Y eso, en obra, se nota mucho más de lo que parece: menos improvisación, menos filtraciones, menos mantenimiento y una protección que funciona de verdad cuando el usuario la necesita.
