La diferencia de cota entre dos puntos parece un dato simple, pero en geotecnia cambia decisiones muy concretas: cómo replantear una excavación, qué pendiente admite un talud y si el agua va a evacuar bien o va a quedarse donde no conviene. Aquí explico cómo obtener ese valor, cómo pasarlo a pendiente o ángulo y qué errores conviene evitar cuando el terreno deja de ser un dibujo y pasa a comportarse como suelo real.
Lo esencial para medir cotas y pendientes sin perder precisión
- El desnivel es la diferencia de cota entre dos puntos, no la distancia sobre la ladera.
- La pendiente en porcentaje se obtiene con Δh / Dh × 100, usando siempre la distancia horizontal.
- El ángulo sale de arctan(Δh / Dh) y es muy útil para taludes y rampas.
- En planos con curvas de nivel, la equidistancia y la interpolación mandan más de lo que parece.
- En geotecnia, la geometría no basta: agua, altura, material y drenaje pueden cambiar por completo la lectura.

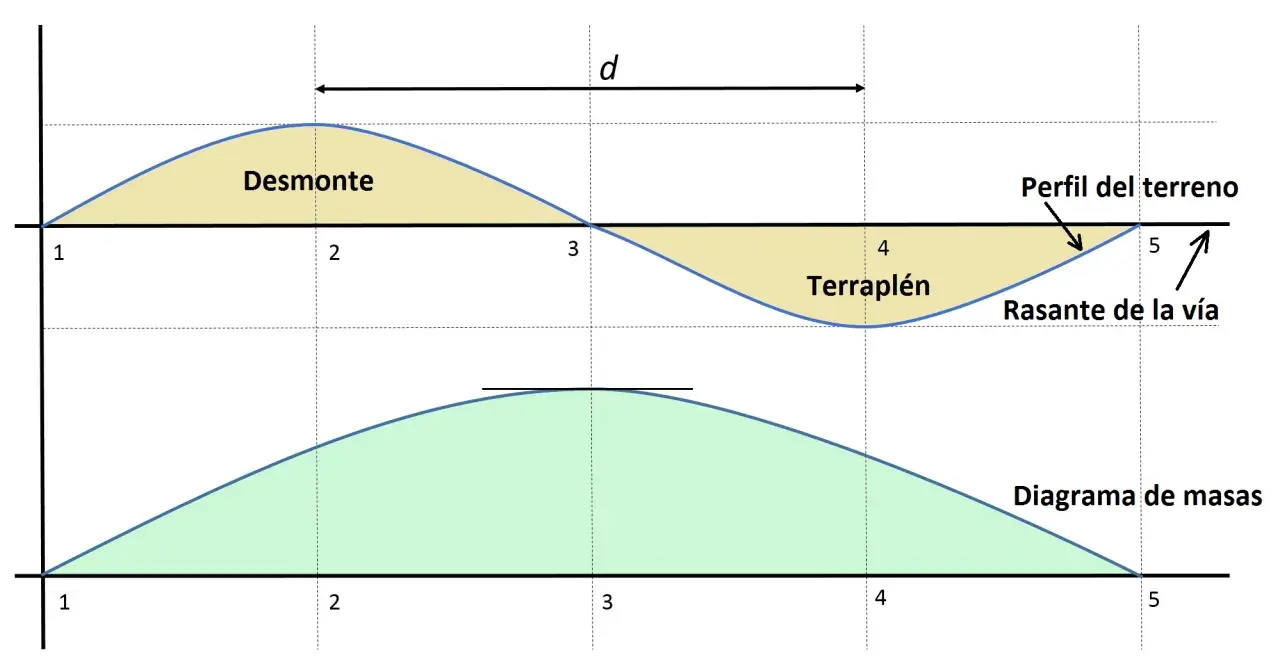

Qué mide realmente la diferencia de cota
Yo suelo separar tres ideas que a menudo se mezclan: desnivel, pendiente y ángulo. El desnivel solo responde a una pregunta: cuántos metros separan verticalmente dos puntos. La pendiente ya añade una relación con la distancia horizontal, y el ángulo traduce esa relación a grados, que es como solemos pensar cuando hablamos de taludes, desmontes o rampas.
La forma más limpia de expresarlo es esta: Δh = cota final - cota inicial. Si el resultado es positivo, el segundo punto está más alto; si es negativo, está más bajo. Cuando solo interesa la magnitud, uso el valor absoluto. Cuando importa el sentido del flujo, del acceso o de la evacuación del agua, conservo el signo porque ahí sí cambia la interpretación.
| Concepto | Qué expresa | Cómo lo interpreto |
|---|---|---|
| Desnivel | Diferencia vertical entre dos cotas | Cuántos metros sube o baja el terreno |
| Pendiente | Relación entre altura y distancia horizontal | Qué tan rápido gana o pierde altura el terreno |
| Ángulo | Inclinación respecto a la horizontal | Cómo se comporta geométricamente una ladera o un talud |
En una obra, esta distinción importa mucho más de lo que parece. Una misma diferencia de cota puede ser inocua si está repartida en una base amplia o convertirse en un problema si aparece en pocos metros. Con esa base clara, ya se puede pasar al cálculo práctico sin confundir magnitudes que no significan lo mismo.
Cómo lo calculo paso a paso en campo y en gabinete
Cuando tengo los datos delante, no improviso: primero identifico qué me han dado y después aplico la fórmula correcta. Si solo dispongo de dos cotas, la cuenta es directa. Si tengo una pendiente en porcentaje, reconvierto. Si trabajo con un plano, necesito leer curvas de nivel y, muchas veces, interpolar entre ellas. Ese orden evita errores tontos que luego se arrastran a la obra.
- Localizo los dos puntos y compruebo que están referidos a la misma cota base.
- Obtengo las cotas o la distancia horizontal real entre ellos.
- Resto las alturas para calcular el desnivel.
- Transformo el resultado a pendiente o ángulo si necesito diseñar, replantear o comparar.
- Reviso el signo y las unidades, porque un error de centímetros o de referencia puede alterar bastante el resultado.
| Dato disponible | Fórmula | Cuándo la uso |
|---|---|---|
| Dos cotas | Δh = cota B - cota A | Replanteo, comprobación y control de obra |
| Pendiente en % y distancia horizontal | Δh = (i / 100) × Dh | Rampas, drenajes y accesos |
| Ángulo y distancia horizontal | Δh = tan(α) × Dh | Taludes, secciones y modelado geométrico |
| Curvas de nivel | Interpolación entre equidistancias | Cartografía, anteproyecto y análisis preliminar |
Un ejemplo sencillo ayuda a fijarlo: si un punto está a 102,40 m y otro a 97,95 m, el desnivel es de 4,45 m. Si entre ambos hay 18 m en horizontal, la pendiente es del 24,7 % y el ángulo ronda los 13,9°. Ese salto de lectura cambia por completo la forma de mirar una ladera o una rampa. Y ahí es donde la geotecnia empieza a mandar de verdad.
Por qué ese número cambia el comportamiento del terreno
En geotecnia, yo no miro el desnivel como una cifra aislada. Lo convierto enseguida en una pregunta más incómoda: qué está haciendo ese desnivel al terreno. Porque una cosa es saber que hay 3,5 m de diferencia entre coronación y pie, y otra muy distinta es entender si esos 3,5 m están concentrados en 6 m de desarrollo horizontal o repartidos en 30 m. La estabilidad no responde igual en los dos casos.
Hay cuatro efectos que suelen aparecer una y otra vez:
- Más pendiente implica más exigencia de estabilidad, porque aumenta la componente del peso que empuja ladera abajo.
- Más altura implica más riesgo potencial, ya que crece la energía disponible para una rotura o un deslizamiento.
- El agua cambia las reglas, porque añade peso y reduce resistencia al corte.
- La naturaleza del suelo o la roca manda, sobre todo si hay capas débiles, discontinuidades o materiales poco cohesivos.
En un terreno sin cohesión, como una arena limpia y seca, la estabilidad depende mucho del ángulo de rozamiento interno. Dicho de forma simple: si el talud se inclina más de lo que el material puede sostener, el terreno deja de colaborar. En suelos cohesivos la situación mejora, pero no se vuelve mágica; el agua, las vibraciones y la erosión siguen pudiendo desencadenar problemas.
Por eso, cuando el desnivel pasa a formar parte de una excavación, un terraplén o un talud permanente, ya no basta con medir bien: hay que interpretar bien lo medido. Esa es la diferencia entre un dato geométrico correcto y una decisión de proyecto razonable.
Los errores que más distorsionan el cálculo
La mayoría de fallos que veo no están en la fórmula, sino en los datos de partida. El cálculo es sencillo; lo delicado es no meter una distancia equivocada, una cota de otra referencia o una lectura tomada a ojo sobre un plano con poca resolución.
| Error habitual | Qué provoca | Cómo lo evito |
|---|---|---|
| Usar la distancia inclinada en vez de la horizontal | La pendiente sale inflada y el desnivel se interpreta mal | Proyectar siempre la distancia sobre horizontal antes de calcular |
| Mezclar cotas de referencias distintas | Aparecen diferencias falsas de varios metros | Comprobar el mismo datum o sistema altimétrico |
| No interpolar entre curvas de nivel | La cota real queda demasiado simplificada | Estimarla entre equidistancias cuando el plano lo exige |
| Confundir centímetros con metros | El error se multiplica en pendientes y volúmenes | Normalizar unidades antes de operar |
| Confiar ciegamente en una lectura GPS vertical | La cota puede ser menos fiable de lo que parece | Contrastar con nivelación o estación total cuando hace falta precisión |
| Olvidar el signo del desnivel | Se pierde el sentido de subida, bajada o drenaje | Guardar el signo hasta el final del cálculo |
Si una lectura va a sostener un diseño de talud, yo no me quedo con una única comprobación. Cruzo el dato por otro método, especialmente cuando hay excavación profunda, drenaje sensible o una estructura cercana. Ahí la precaución no es exceso: es método.
Qué herramienta conviene según la precisión que necesito
No todas las situaciones exigen el mismo nivel de detalle. Para una revisión rápida de campo puede bastar una herramienta sencilla; para un replanteo de obra o un estudio de estabilidad, ya no. Lo importante es elegir el instrumento que responde al nivel de riesgo de la decisión.
| Herramienta | Para qué la uso | Ventaja principal | Límite práctico |
|---|---|---|---|
| Cinta y nivel de mano | Comprobaciones muy básicas | Rapidez y simplicidad | Poca precisión y mucho margen de error humano |
| Clinómetro | Lectura rápida de pendientes visibles | Útil para reconocimiento inicial | Depende de la línea de visión y de la habilidad del operador |
| Nivel óptico o láser | Control de cotas en obra | Buena fiabilidad para diferencias de altura | Necesita montaje correcto y condiciones de trabajo estables |
| Estación total o nivelación geométrica | Replanteo y control fino | Es la opción que yo prefiero cuando la precisión importa de verdad | Exige más tiempo, técnica y planificación |
| Modelo digital del terreno | Lectura amplia de un área grande | Permite ver patrones, masas de tierra y cambios de pendiente | Su calidad depende de la densidad y la calidad de los datos de origen |
En topografía de obra, la nivelación geométrica sigue siendo una referencia muy seria cuando la diferencia de cota tiene que quedar bien amarrada. Y si el terreno va a condicionar un talud, una cuneta o una cimentación, yo no me conformo con una lectura bonita: quiero una lectura defendible. La herramienta tiene que estar al servicio de la decisión, no al revés.
Antes de fijar una pendiente, yo reviso estas tres cosas
Si el objetivo no es solo medir, sino decidir qué hacer con ese desnivel, el cálculo se queda corto si no entra en juego el contexto. En obra y en geotecnia, hay tres preguntas que suelen cambiar el resultado mucho más que una décima arriba o abajo.
- Qué material tengo: no responde igual una arena suelta, una arcilla cohesiva o una roca fracturada.
- Qué hace el agua: una pendiente que parece razonable en seco puede dejar de serlo con filtraciones, lluvia o saturación.
- Qué altura y qué entorno hay alrededor: no es lo mismo un pequeño rebaje que una excavación junto a una estructura, una carretera o un talud ya existente.
Yo me quedo con una idea práctica: la diferencia de cota se calcula, pero la pendiente se interpreta. Si el terreno va a excavar, sostener, drenar o cargar, no basta con una resta bien hecha. Hay que leer el suelo, el agua y la geometría como un solo problema. Esa es la parte que evita sorpresas cuando la obra deja el papel y empieza a moverse la tierra.
