Una buena sección no solo enseña cómo queda un elemento por dentro: explica cómo trabaja, con qué apoya, por dónde evacúa el agua y qué riesgos se están evitando. En una obra de vivienda, de contención o de cimentación, esa lectura marca la diferencia entre una solución limpia y un problema caro.
En este artículo repaso qué debe mostrar una sección de este tipo, cómo leerla, qué errores veo con más frecuencia y qué revisar cuando el terreno, la estructura y los encuentros constructivos se cruzan en el mismo plano.
Lo esencial antes de entrar en el detalle
- La sección sirve para ver espesores, niveles, encuentros y continuidad material, no solo la forma exterior.
- En España, el CTE sitúa los planos de definición constructiva dentro de la documentación gráfica del proyecto.
- En cimentaciones, muros y taludes, la sección debe mostrar la relación con el terreno y el sistema de drenaje.
- Una sección útil evita contradicciones entre arquitectura, estructura y geotecnia.
- La escala, las cotas y la jerarquía gráfica son tan importantes como el propio dibujo.
Qué resuelve una sección y por qué importa tanto

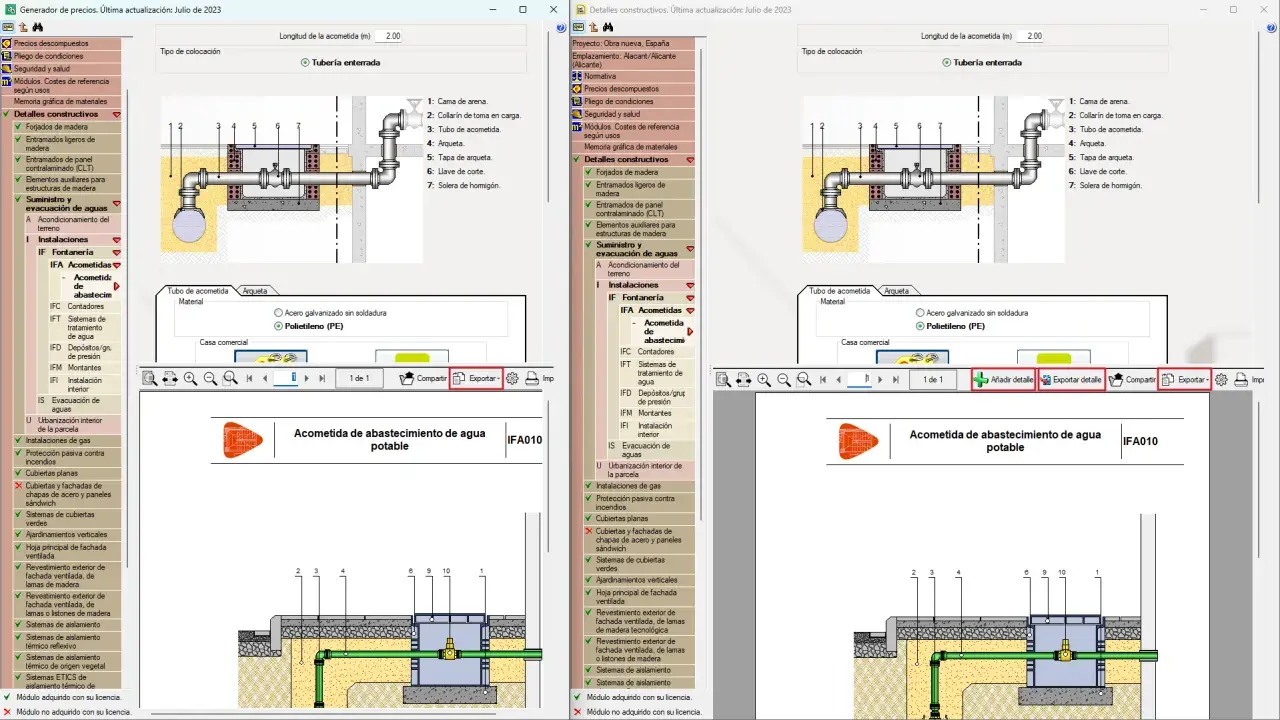

Una sección constructiva es, en esencia, un corte técnico que permite entender un elemento tal y como trabaja en realidad. No se limita a enseñar la forma final; muestra capas, apoyos, espesores, juntas, armaduras, pendientes y encuentros con otros sistemas. Cuando el elemento entra en contacto con el terreno, esa lectura se vuelve todavía más valiosa, porque el plano deja de ser una imagen y pasa a ser una decisión.
Yo suelo fijarme en una cosa muy simple: si la sección responde sin rodeos a preguntas como dónde apoya, cómo drena, qué protege el aislamiento o cómo se resuelve la transmisión de cargas, el detalle está bien encaminado. Si obliga a imaginar demasiado, casi siempre faltan datos o sobran ambigüedades.
En documentación de proyecto, el CTE sitúa los planos de alzados, secciones y definición constructiva dentro de la información gráfica que debe permitir comprobar el cumplimiento del edificio. Esa idea, aunque parezca obvia, cambia la forma de dibujar: la sección no decora el proyecto, lo verifica. Con esa base, ya se puede leer el dibujo con criterio técnico y no como una lámina aislada.
Cómo leerla sin perderse
Lo primero es localizar el plano de corte. Parece una obviedad, pero muchas lecturas fallan aquí: no se interpreta la línea exacta por la que se ha seccionado el elemento y se termina leyendo una composición que no existe en obra. A partir de ahí, yo sigo siempre el mismo orden.
- Busco las cotas principales, porque me dicen si el elemento encaja con el proyecto general y con los niveles de planta, relleno o terreno.
- Reviso la escala. Una sección a 1:20 no se lee igual que un detalle a 1:5 o 1:2. Cuanto más pequeña es la escala, más cuidado hay que tener con lo que queda implícito.
- Identifico los materiales por achurados, notas o leyendas. El rayado no es decorativo: diferencia hormigón, fábrica, aislamiento, relleno, impermeabilización o terreno natural.
- Sigo la continuidad de cada capa. Aquí aparecen muchos fallos reales: una barrera de vapor que se interrumpe, un aislamiento que no llega al borde o un drenaje que se corta justo donde más hace falta.
- Compruebo los encuentros con elementos vecinos. La unión entre zapata y muro, entre losa y cerramiento, o entre pantalla y relleno suele concentrar la mayor parte de los problemas.
Si la sección está bien resuelta, puede leerse de arriba abajo sin adivinar nada. Y si además explica cómo se comporta frente al agua, al empuje del terreno y a las tolerancias de ejecución, entonces ya no es solo un dibujo: es una instrucción clara para obra. A partir de ahí, lo importante es ver qué información mínima no debería faltar jamás.
Qué no debería faltar en el dibujo
Cuando reviso una sección, hay una serie de datos que considero imprescindibles. No todos pesan lo mismo en todos los casos, pero si faltan varios de ellos, el riesgo de interpretación errónea sube enseguida.
| Elemento | Qué aporta | Por qué importa en obra |
|---|---|---|
| Geometría acotada | Espesores, alturas, vuelos, retranqueos y profundidad de apoyo | Evita improvisaciones y choques con otros oficios |
| Niveles de referencia | Cotas de planta, terreno, coronación, fondo de cimentación o rasantes | Permite comprobar compatibilidad con arquitectura y urbanización |
| Materiales y capas | Hormigón, acero, aislamiento, impermeabilización, drenaje o rellenos | Define el comportamiento real del elemento, no solo su forma |
| Uniones y juntas | Encuentros entre piezas, juntas de dilatación o puntos singulares | Es donde aparecen filtraciones, fisuras y pérdidas de continuidad |
| Relación con el terreno | Talud, relleno, apoyo, empuje y nivel freático si procede | En geotecnia manda casi siempre más que la forma del elemento |
| Drenaje y evacuación de agua | Imbornales, tubos, capas filtrantes, pendientes o geotextiles | Sin agua bien resuelta, el detalle se degrada antes de tiempo |
Hay una idea que conviene recordar: una sección demasiado “bonita” pero poco concreta suele fallar en obra. El dibujo útil no es el más limpio, sino el que deja menos huecos de interpretación. Y esa diferencia se nota todavía más cuando lo comparas con planta y alzado.
Diferencias entre sección, planta y alzado
Confundir estas tres vistas es un error bastante habitual, sobre todo cuando se trabaja deprisa o se reutilizan detalles de otros proyectos. Yo las veo como tres preguntas distintas sobre la misma solución.
| Vista | Qué responde | Uso principal | Riesgo si falta |
|---|---|---|---|
| Planta | Cómo se organiza el elemento en horizontal | Distribución, trazado, ocupación y encaje general | No se entiende la posición ni la relación entre piezas |
| Alzado | Cómo se ve la cara exterior o la elevación | Composición, ritmos, huecos y apariencia final | Se pierde la lectura de alturas y proporciones |
| Sección | Cómo trabaja el elemento en profundidad | Capas, apoyos, encuentros, drenaje y transmisión de cargas | Se ocultan los puntos críticos de la solución |
En proyectos con terreno complicado, la sección suele ser la vista más honesta. La planta puede verse correcta y el alzado puede parecer limpio, pero la sección revela si la cimentación está bien resuelta, si el relleno es coherente o si el agua va a acumularse donde no debe. Y ahí es donde la geotecnia deja de ser un contexto y pasa a ser parte del detalle.
Dónde aporta más valor en cimentaciones, muros y taludes
Si trabajo con un proyecto en el que el terreno tiene peso real en la solución, casi siempre empiezo por la sección. Ahí se ve si la propuesta entiende el soporte, el empuje lateral, la estabilidad y la evacuación del agua. Es el dibujo que mejor conecta la obra con el suelo.
Cimentaciones
En zapatas, losas o encepados, la sección debe aclarar la relación entre el elemento estructural y el terreno de apoyo. No basta con dibujar el hormigón: hay que indicar profundidad de desplante, espesor, armaduras principales cuando proceda, capas de limpieza, rellenos compactados y cualquier elemento que afecte al comportamiento frente a asientos o humedades. Si el suelo es blando, heterogéneo o sensible al agua, el detalle tiene que ser todavía más explícito.
Muros de contención
En este caso, la sección no puede limitarse al perfil del muro. Tiene que mostrar el trasdós, el drenaje, el filtro, el relleno y la coronación. Aquí el agua suele ser el verdadero enemigo, más que el propio empuje del terreno. Cuando el detalle no lo deja claro, el muro se convierte en un punto de patología casi seguro: filtraciones, manchas, empujes no previstos o fisuras en la unión con la cimentación.
Lee también: Estructuras temporales en obra - guía práctica para no fallar
Taludes y estabilización
En taludes, la sección es casi un plano de diagnóstico. Permite ver inclinación, coronación, pie, bermas, drenes, anclajes, mallas, gunita o cualquier sistema de refuerzo. También ayuda a entender qué parte del problema es geométrica y cuál depende de la infiltración o de la calidad del terreno. En este tipo de soluciones, una sección bien pensada vale más que varias páginas de texto genérico. El siguiente paso lógico es revisar los fallos que más dinero cuestan en obra.
Errores que más encarecen una obra
He visto repetirse los mismos fallos demasiadas veces. No suelen ser errores espectaculares; son más bien pequeñas omisiones que, acumuladas, terminan obligando a improvisar en obra o a modificar una solución que ya estaba aparentemente cerrada.
- No acotar niveles clave: sin cotas de terreno, coronación o desplante, el detalle pierde valor de control.
- Olvidar el agua: cuando no se dibuja drenaje, la solución suele quedar incompleta.
- Mezclar escalas: una misma sección no debería obligar a leer piezas de diferente nivel de detalle sin jerarquía clara.
- Copiar detalles sin adaptar el terreno: un buen detalle en otro solar puede ser malo en el tuyo si cambian pendiente, estratigrafía o nivel freático.
- No coordinar estructura y arquitectura: el plano puede estar “bien” en sí mismo y, aun así, chocar con un cerramiento, una instalación o una junta.
- Dejar dudas sobre materiales o espesores: si el industrial interpreta, el proyecto deja de mandar.
El BOE mantiene vigente el Código Estructural para hormigón, acero y soluciones mixtas, así que cuando la sección incluye armaduras, recubrimientos o apoyos estructurales, no conviene dejar nada al aire. Y en el terreno, donde los márgenes de error son más estrechos de lo que parece, ese nivel de precisión marca la diferencia entre una obra fluida y una obra que se corrige sobre la marcha.
Lo que reviso antes de dar la sección por cerrada
Antes de cerrar un detalle, yo hago una comprobación corta pero exigente. No busca perfección gráfica; busca coherencia técnica. Si estas piezas encajan, el dibujo está listo para coordinarse con el resto del proyecto.
- La sección se entiende sin depender de suposiciones.
- Las cotas críticas están visibles y no se contradicen con planta o alzado.
- El apoyo, el drenaje y el encuentro con el terreno quedan resueltos.
- Los materiales y capas aparecen con una lectura clara.
- La escala es suficiente para el nivel de detalle que se quiere mostrar.
- No hay conflictos evidentes con estructura, arquitectura o instalaciones.
Si una sección constructiva supera esa revisión, normalmente también resiste mejor la obra. Y ese es el objetivo real: que el plano no solo se vea correcto, sino que ayude a construir con menos dudas, menos cambios y menos coste oculto.
